Een eigen voeding + versterker bouwen voor de "oude" 12" subwoofer

deacon · August 18, 2026, 10:43am

Inleiding:

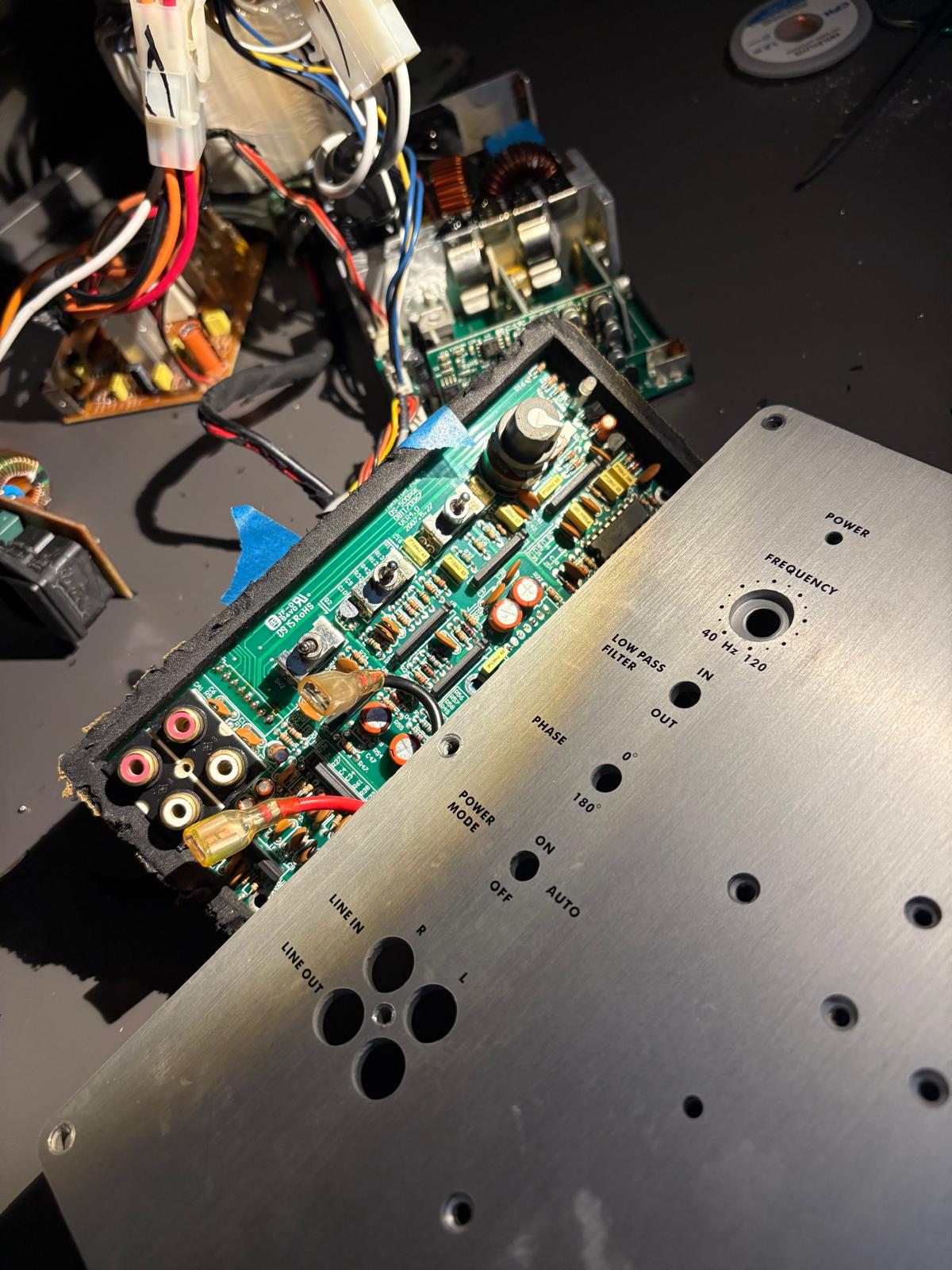

Ik heb dus nog een oude 12" boxed 500w subwoofer van Monitor Audio liggen (Monitor Audio Silver RSW12 subwoofer - iEar’) waarvan de versterker kapot is.
Het idee is nu om hem in de auto te leggen en er goedkoop een auto (12V) versterker voor te bouwen… maar wel een enorm krachtige .

Plan:

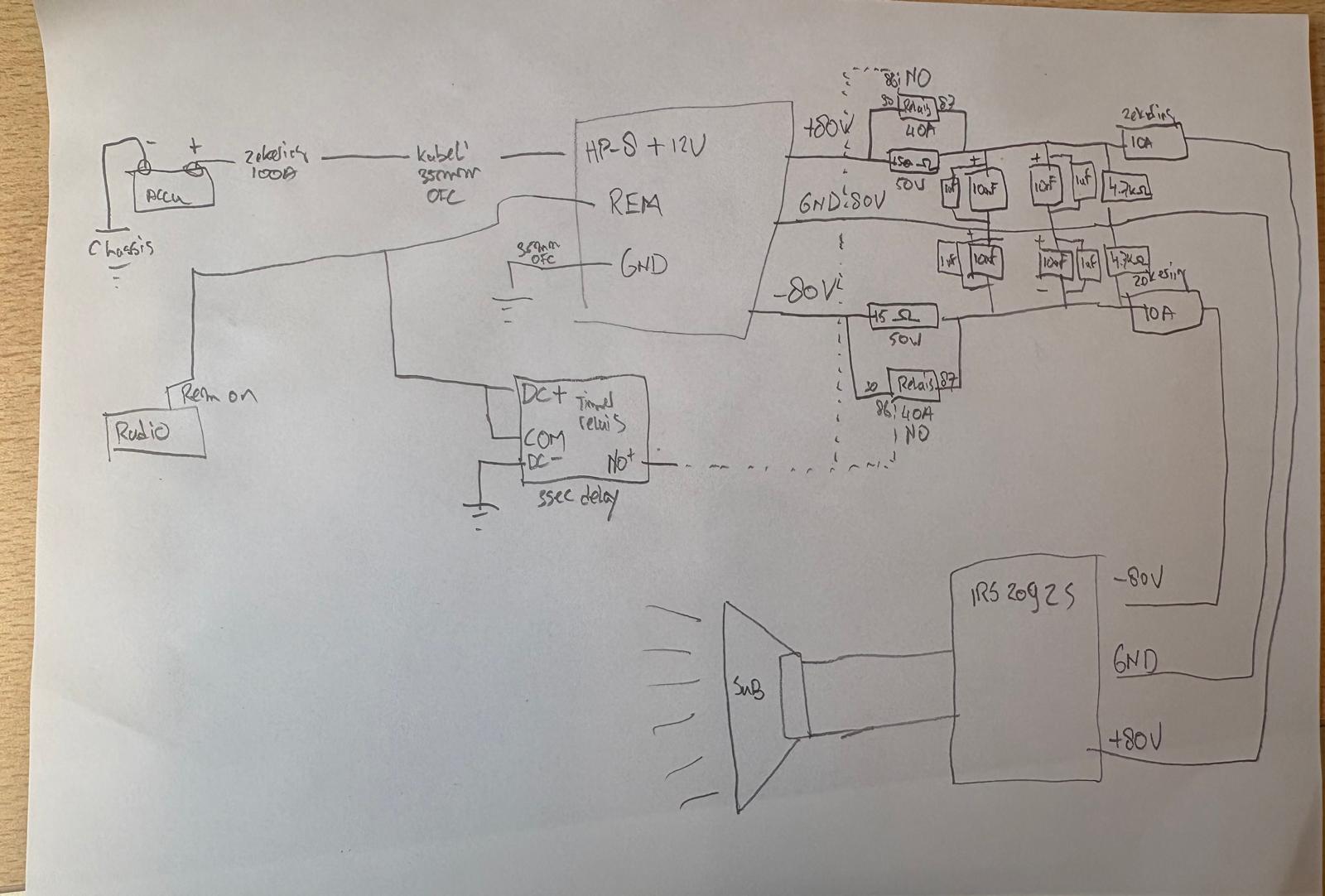

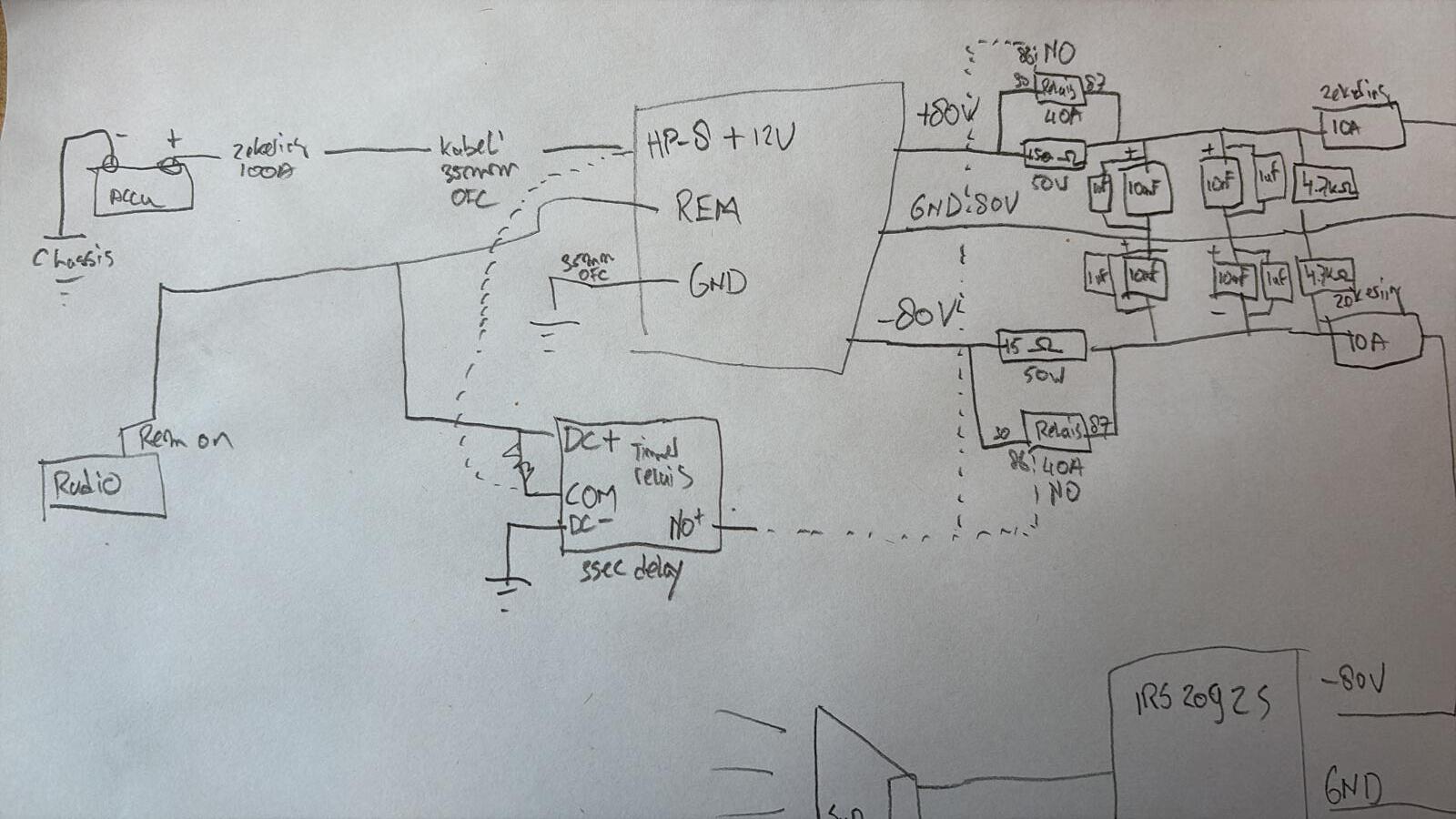

Gare tekening;

tekening update

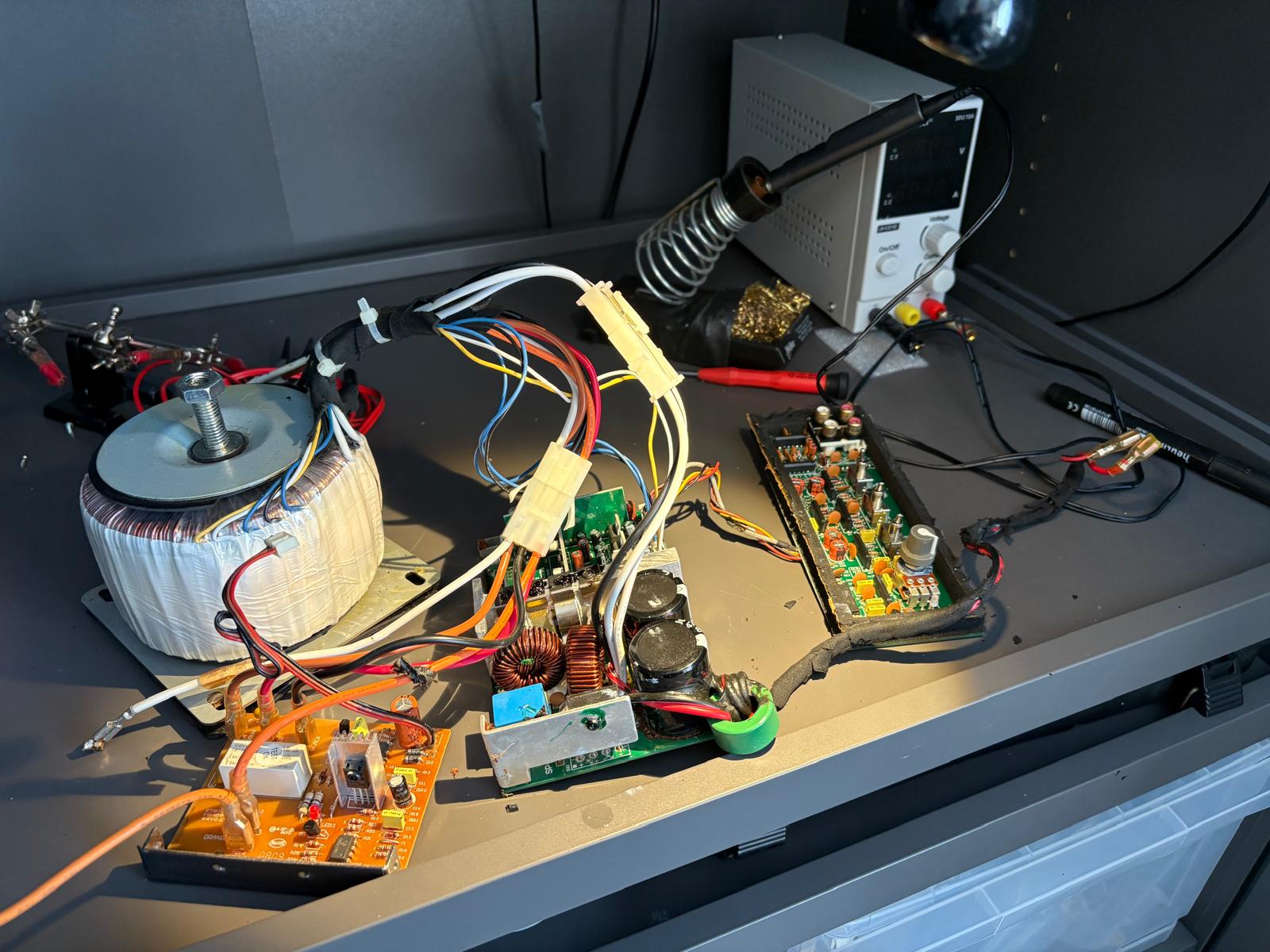

1 strip

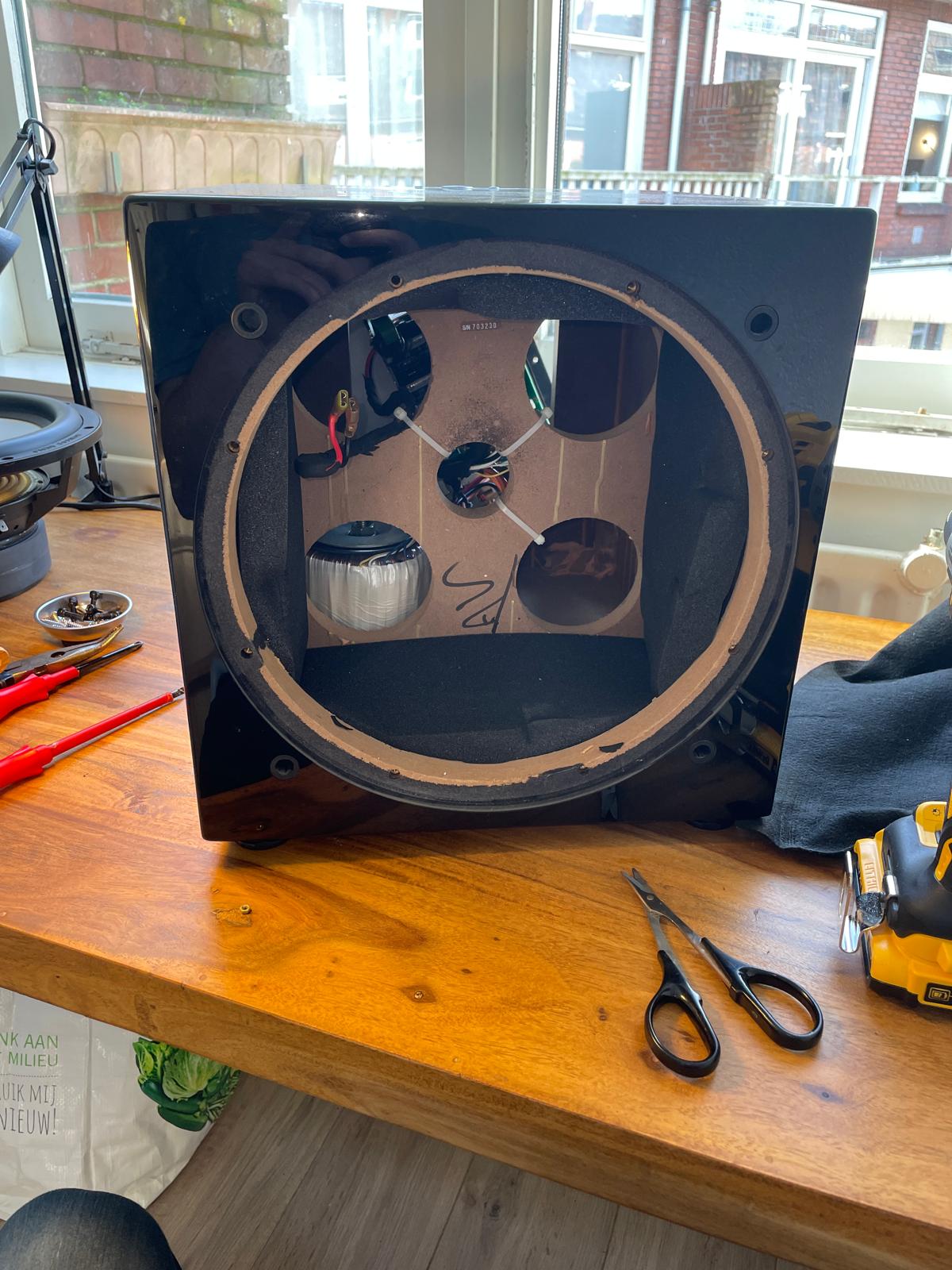

de sub box van versterker

2 seal
de sub box en leid kabel naar buiten

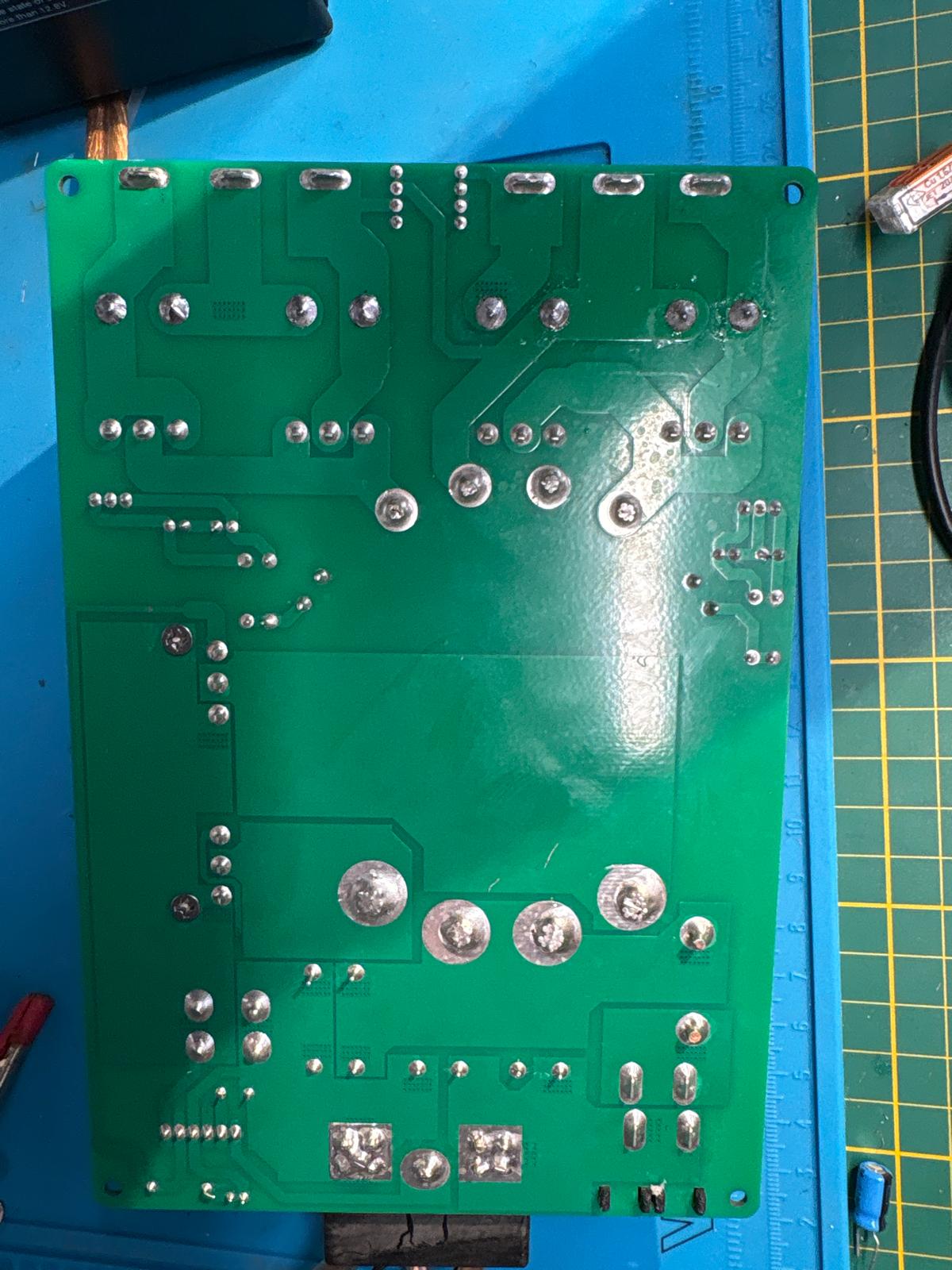

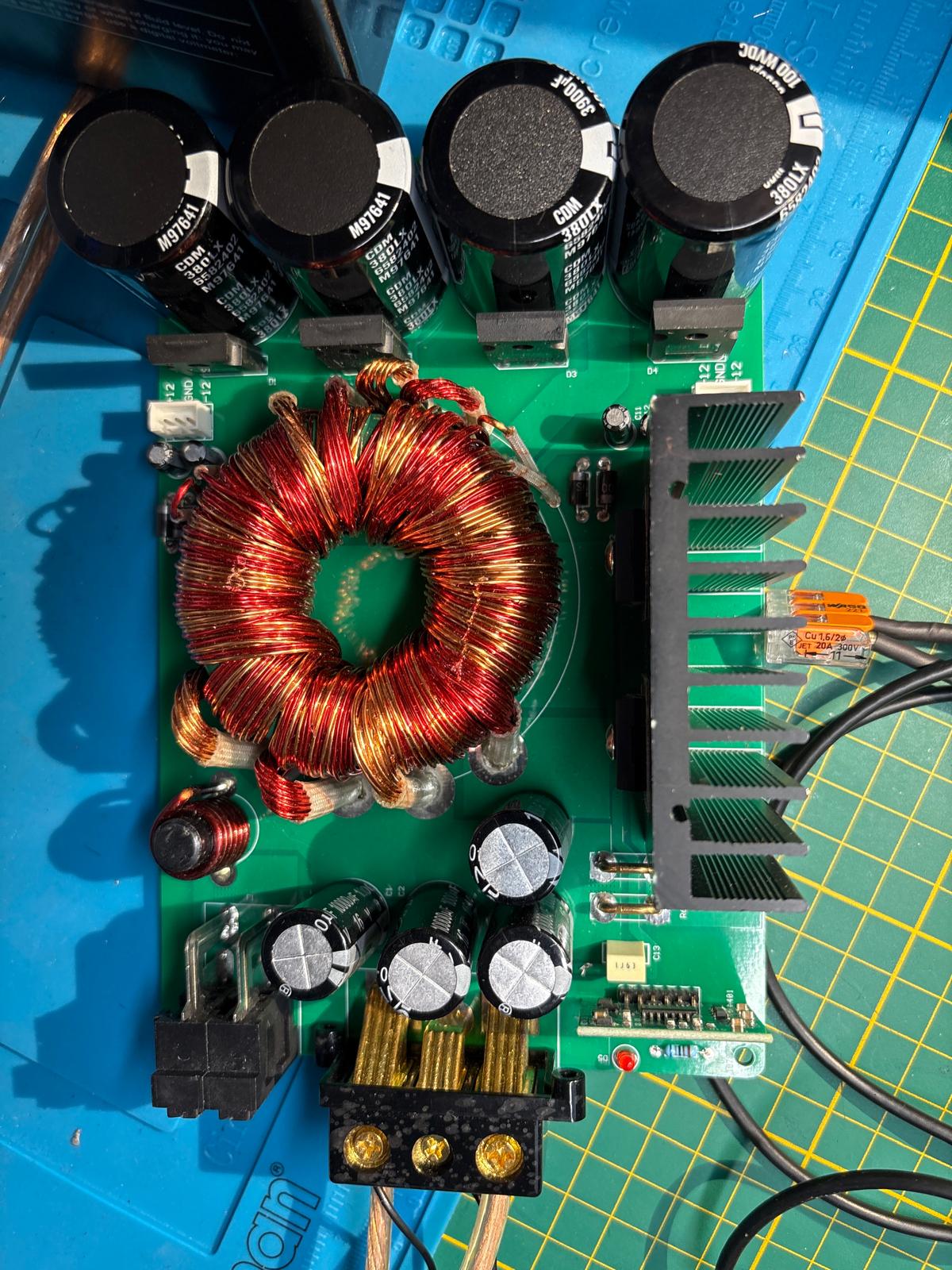

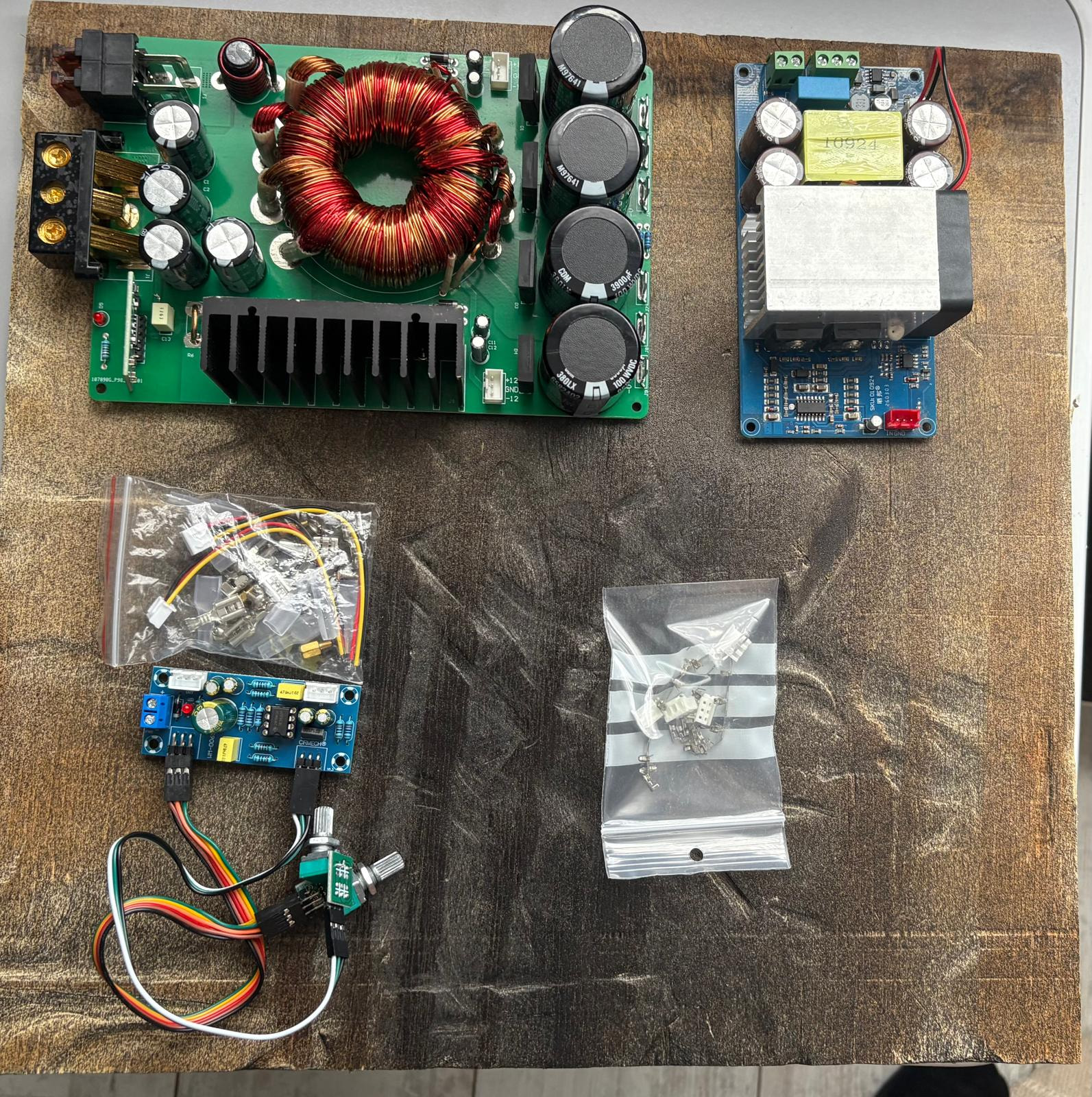

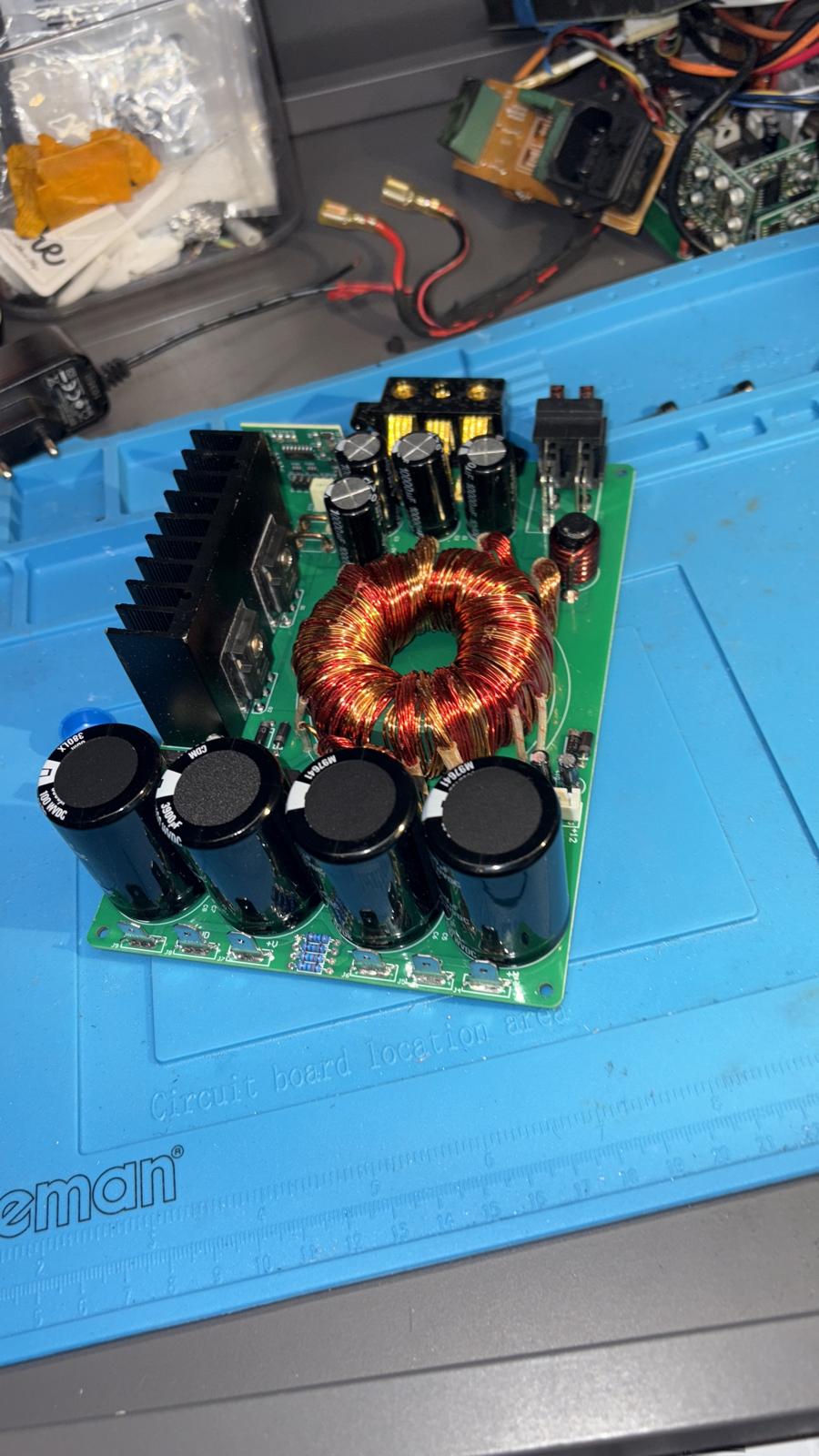

3 HP-8 boost converter 12V (~100A) → +80V GND -80V
12V Schakelende Voeding 1200W High Power DC-DC Automotive Eindversterker Inverter Boost Power Board - AliExpress 44

ali-powerr!

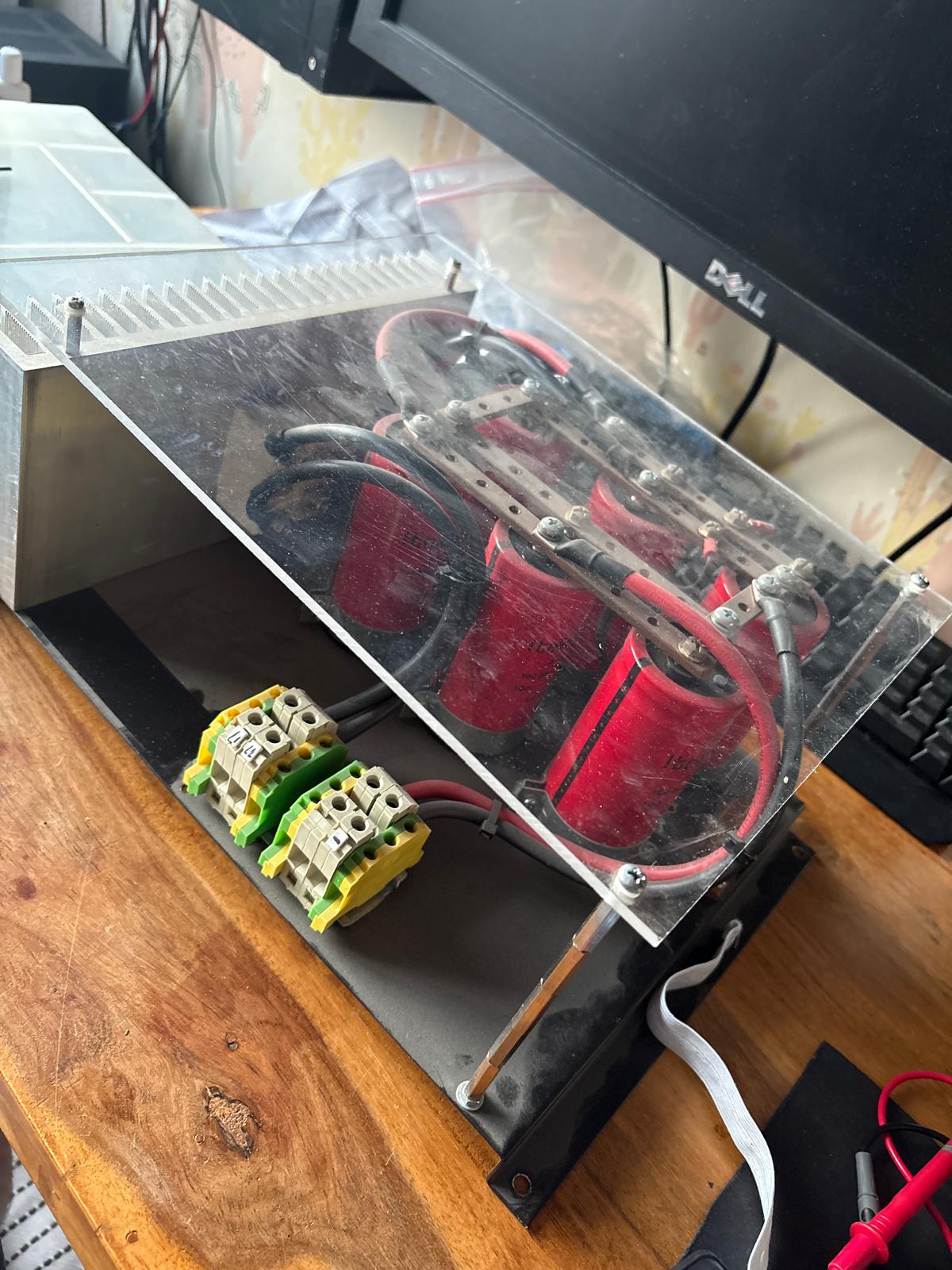

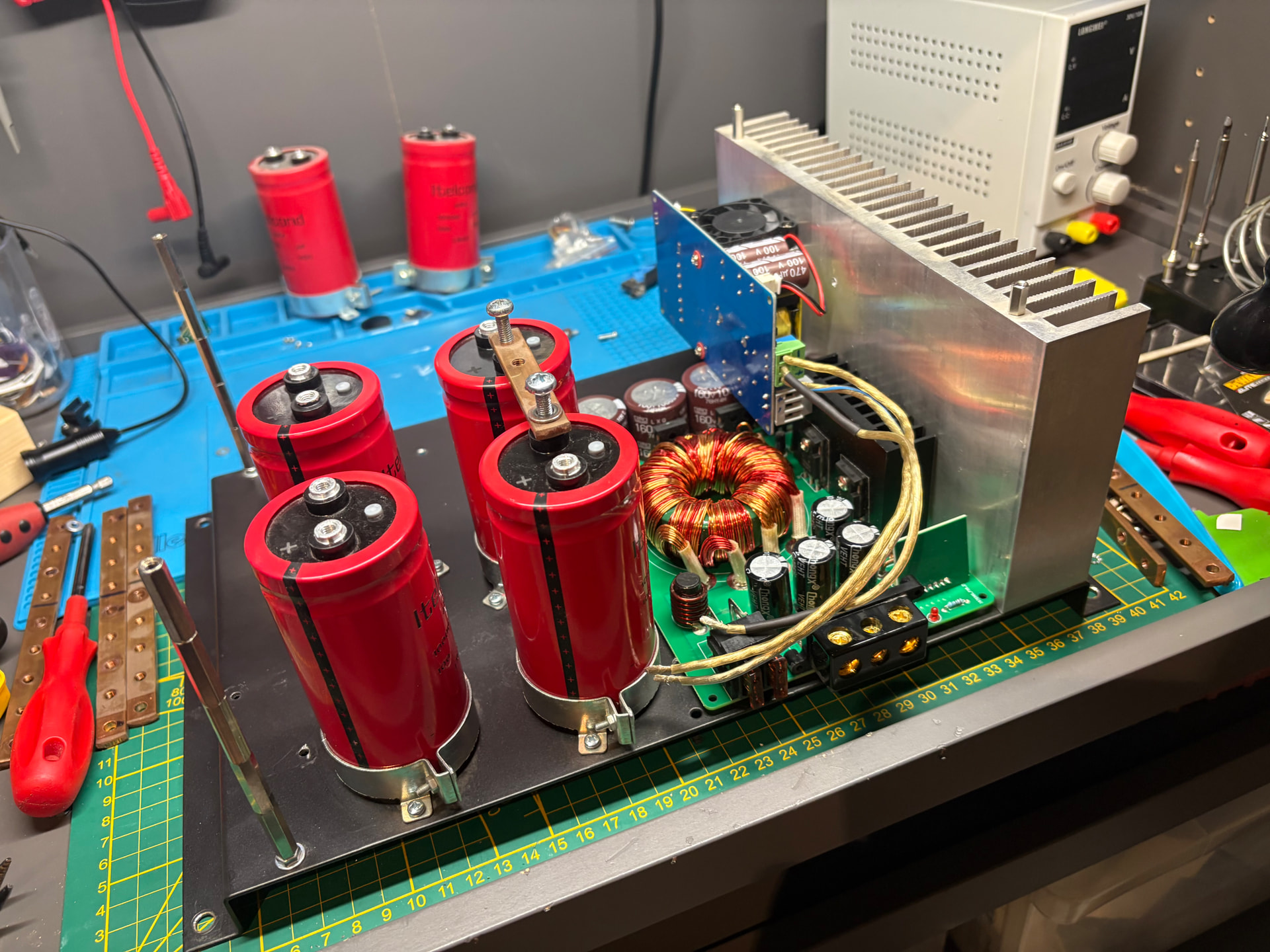

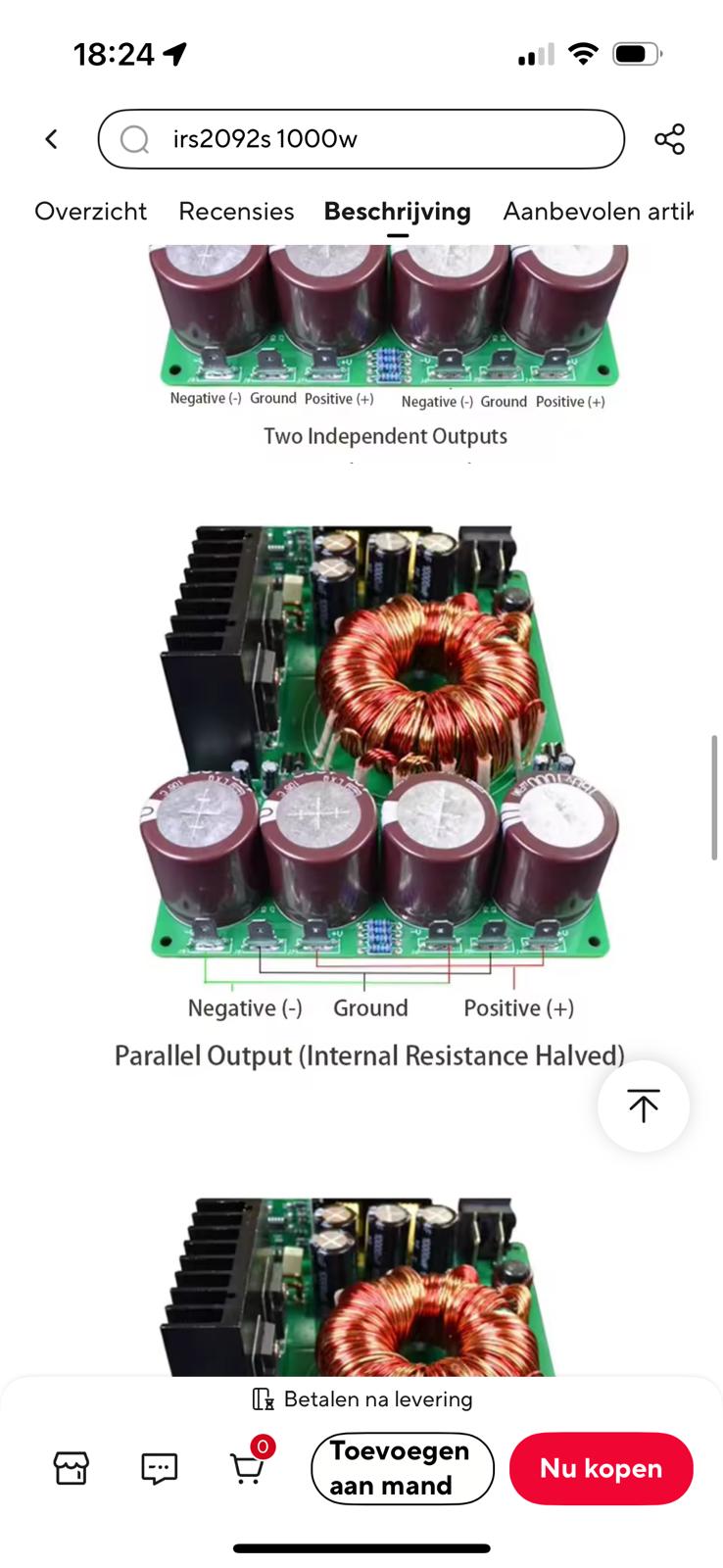

4 Condensator bank (2x +80V 10mF + 2x-80V 10mF) + soft start circuit

+1uF film camps parallel over de condensatoren om de hoge schakelfrequentie van de boost converter op te vangen
+2x drain weerstanden 4.7kΩ 5w parralel om te ontladen bij uitschakelen

https://www.conrad.com/en/p/weltron-410438-high-power-resistor-4-7-k-axial-lead-5-w-10-1-pc-s-410438.html

+2x weerstanden 15Ω 50w in serie voor soft start

Arcol HS50 15R J Vermogensweerstand 15 Ω 50 W 1 stuk(s) kopen ? Conrad Electronic

+1x NE555 timer relais
aliexpress.com/p/tesla-landing/index.html?scenario=c_ppc_item_bridge&productId=1005008622643548&_immersiveMode=true&withMainCard=true&src=google-language&aff_platform=true&isdl=y&src=google&albch=shopping&acnt=272-267-0231&isdl=y&slnk=&plac=&mtctp=&albbt=Google_7_shopping&aff_platform=google&aff_short_key=UneMJZVf&gclsrc=aw.ds&albagn=888888&ds_e_adid=&ds_e_matchtype=&ds_e_device=c&ds_e_network=x&ds_e_product_group_id=&ds_e_product_id=en1005008622643548&ds_e_product_merchant_id=765095345&ds_e_product_country=ZZ&ds_e_product_language=en&ds_e_product_channel=online&ds_e_product_store_id=&ds_url_v=2&albcp=23068184797&albag=&isSmbAutoCall=false&needSmbHouyi=false&gad_source=1&gad_campaignid=23058135279&gclid=CjwKCAjw4dDTBhAqEiwAkHYmSq6vq2vr53BTWUazcKx2kHinCbThwizTuA-x8T6k-XO78B0W4rvb5hoChAwQAvD_BwE

+2x relais, (2x Finder met 6 contacten, 3in serie per lijn), om soft start weerstanden te bypassen na start tijd, aangestuurd door ne555 timer relais NO, 3sec delay ON
Finder 55 schakelrelais DC 3 wiss.cont. - 55.33.9.024.0010 kopen? - Elektrobode.nl

Finder 94.P3 Relaissocket Geschikt voor serie: Finder serie 55, Finder serie 86, Finder serie 094 Finder 55.32, Finder 5 kopen ? Conrad Electronic

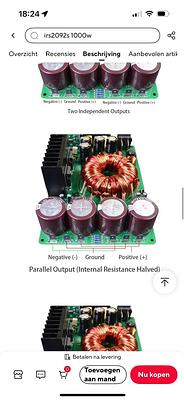

5 IRS2092S versterker +80V GND -80V → SUB 12" 4ohm 500wRMS

aliexpress.com/p/tesla-landing/index.html?scenario=c_ppc_item_bridge&productId=1005006252662088&_immersiveMode=true&withMainCard=true&src=google-language&aff_platform=true&isdl=y&_randl_currency=EUR&_randl_shipto=NL&src=google&albch=shopping&acnt=272-267-0231&isdl=y&slnk=&plac=&mtctp=&albbt=Google_7_shopping&aff_platform=google&aff_short_key=UneMJZVf&gclsrc=aw.ds&&albagn=888888&&ds_e_adid=&ds_e_matchtype=&ds_e_device=c&ds_e_network=x&ds_e_product_group_id=&ds_e_product_id=en1005006252662088&ds_e_product_merchant_id=107905444&ds_e_product_country=ZZ&ds_e_product_language=en&ds_e_product_channel=online&ds_e_product_store_id=&ds_url_v=2&albcp=23068184797&albag=&isSmbAutoCall=false&needSmbHouyi=false&gad_source=1&gad_campaignid=23058135279&gclid=CjwKCAjwhZDUBhBGEiwAbi5bjhf12k0dC_XyWS8ELkFSVbAFFBvS2gT5Xz2Va5UEhLb-EWPqZd4MfRoCOsIQAvD_BwE

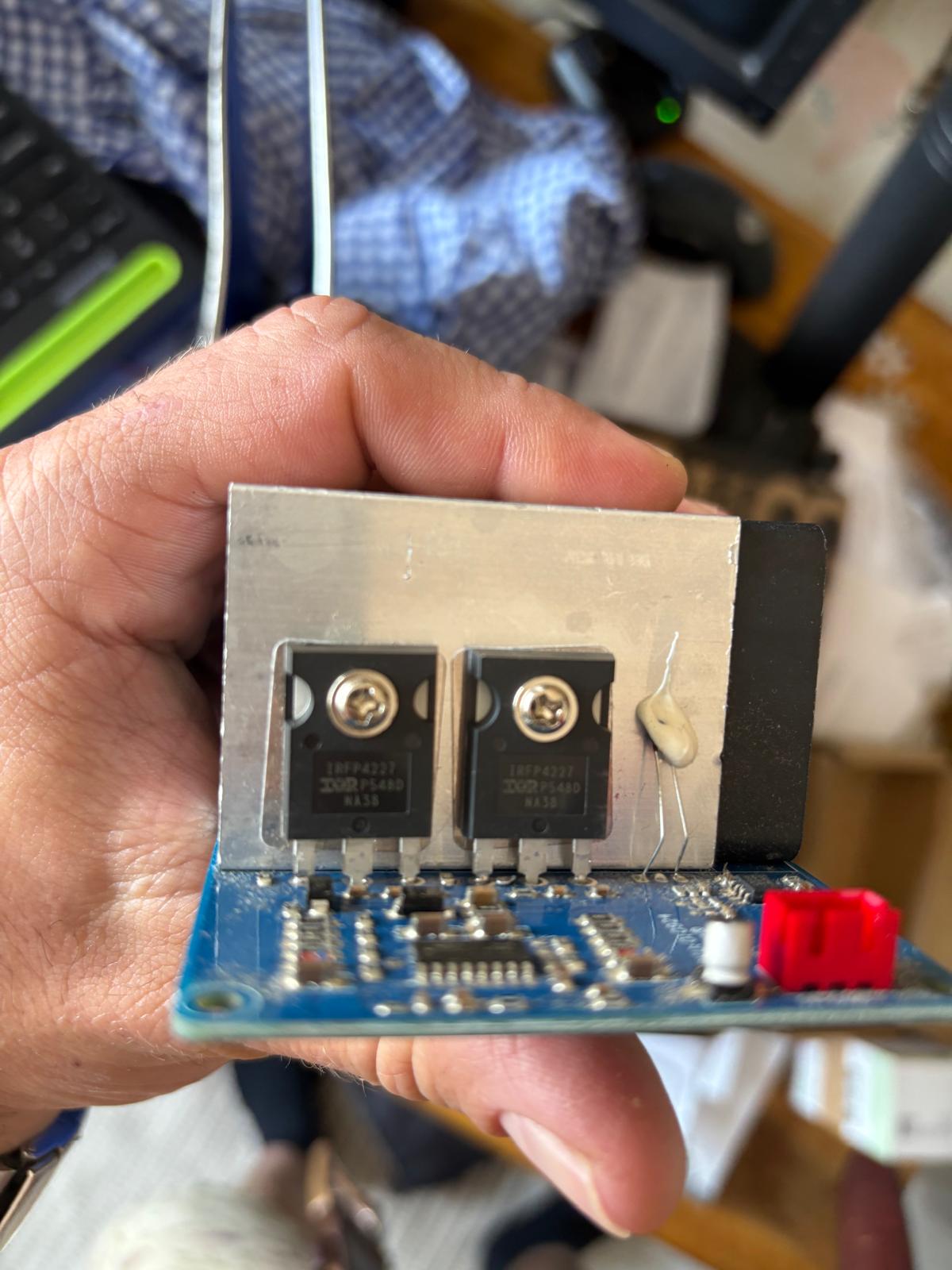

2xIRFP4227

ps, de low pass filter is out of scope, deze gaat niet gebruikt worden (gebruik de autoradio filter)

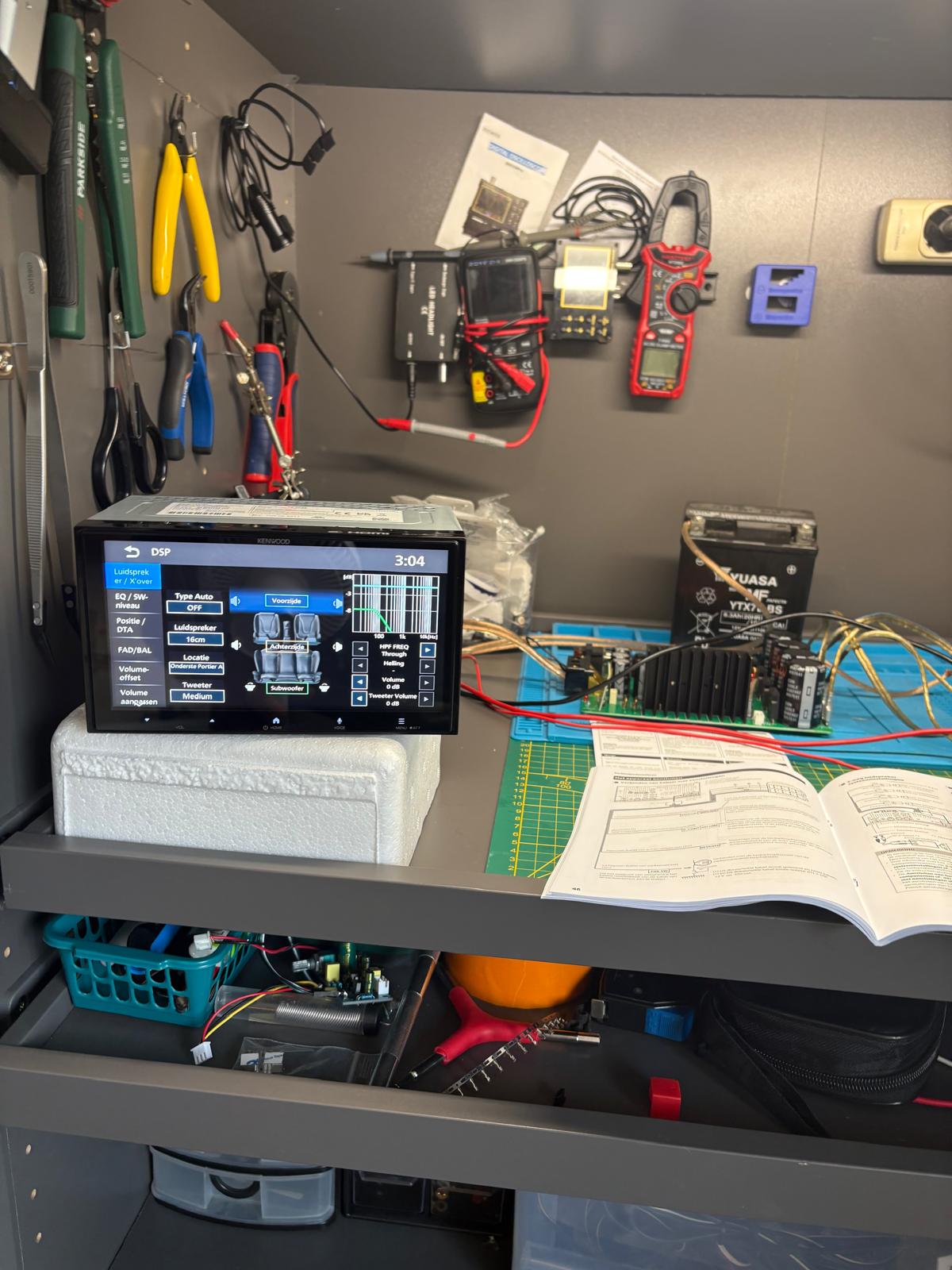

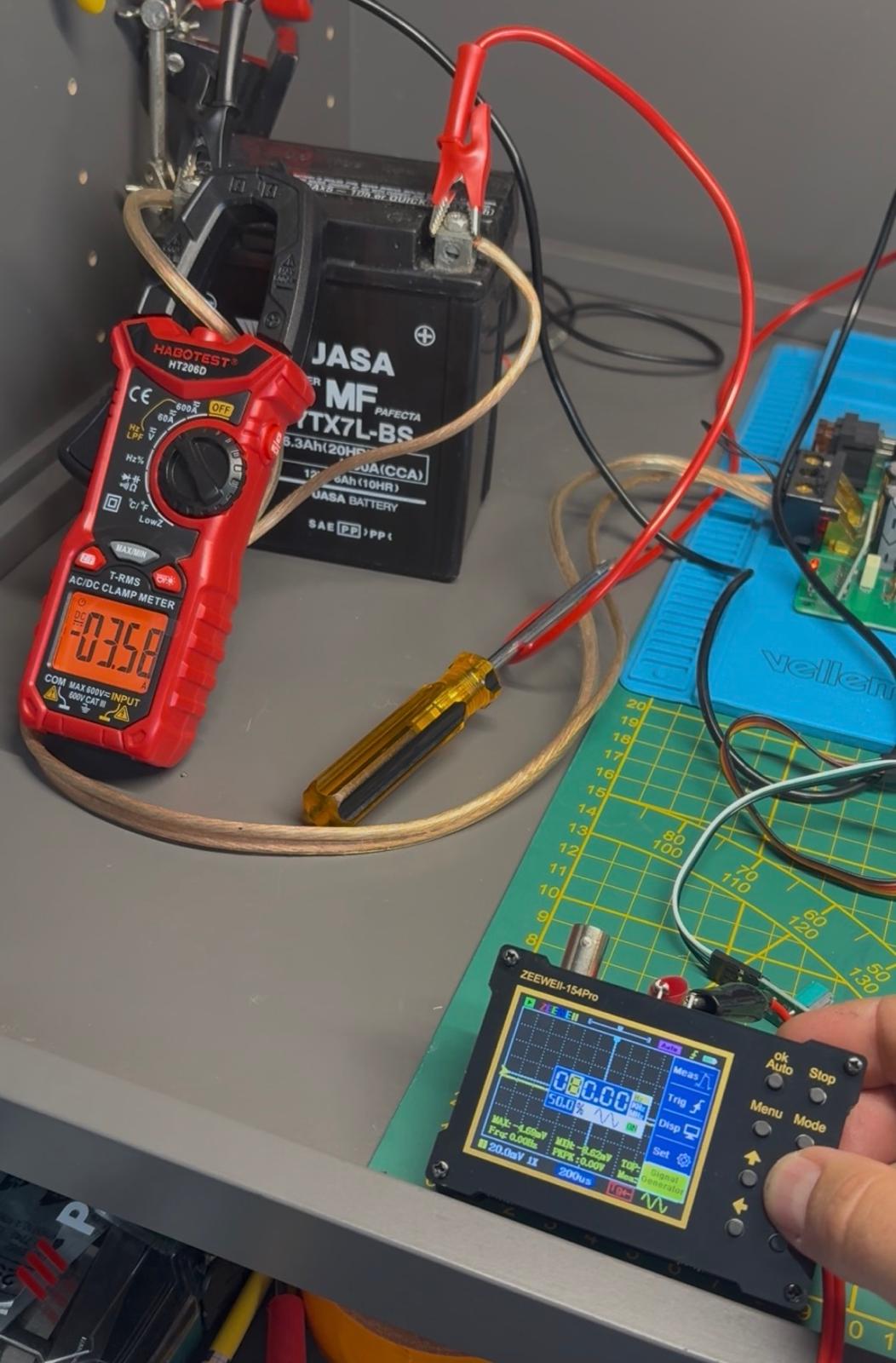

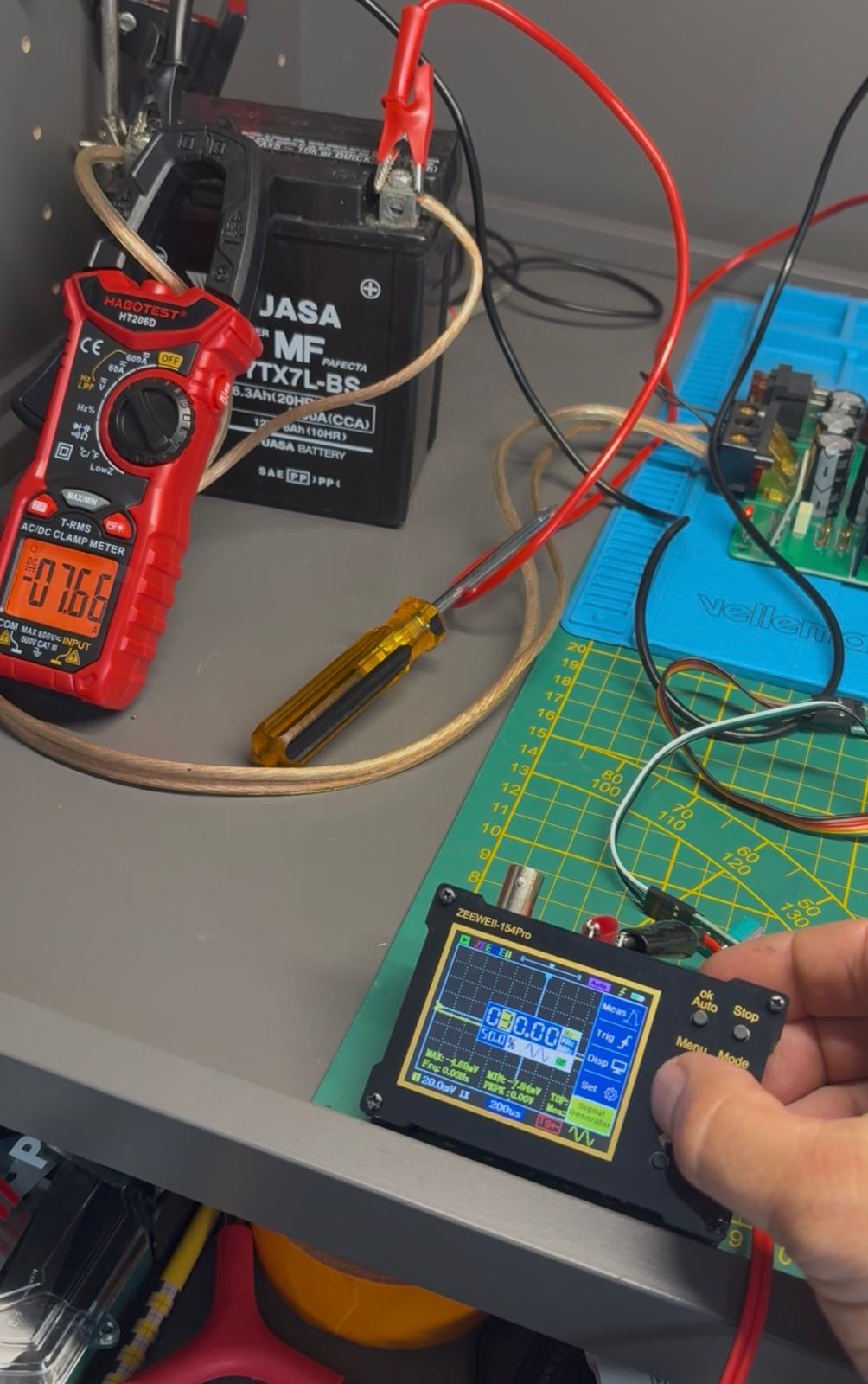

6 testing

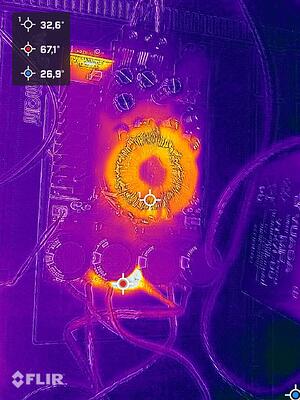

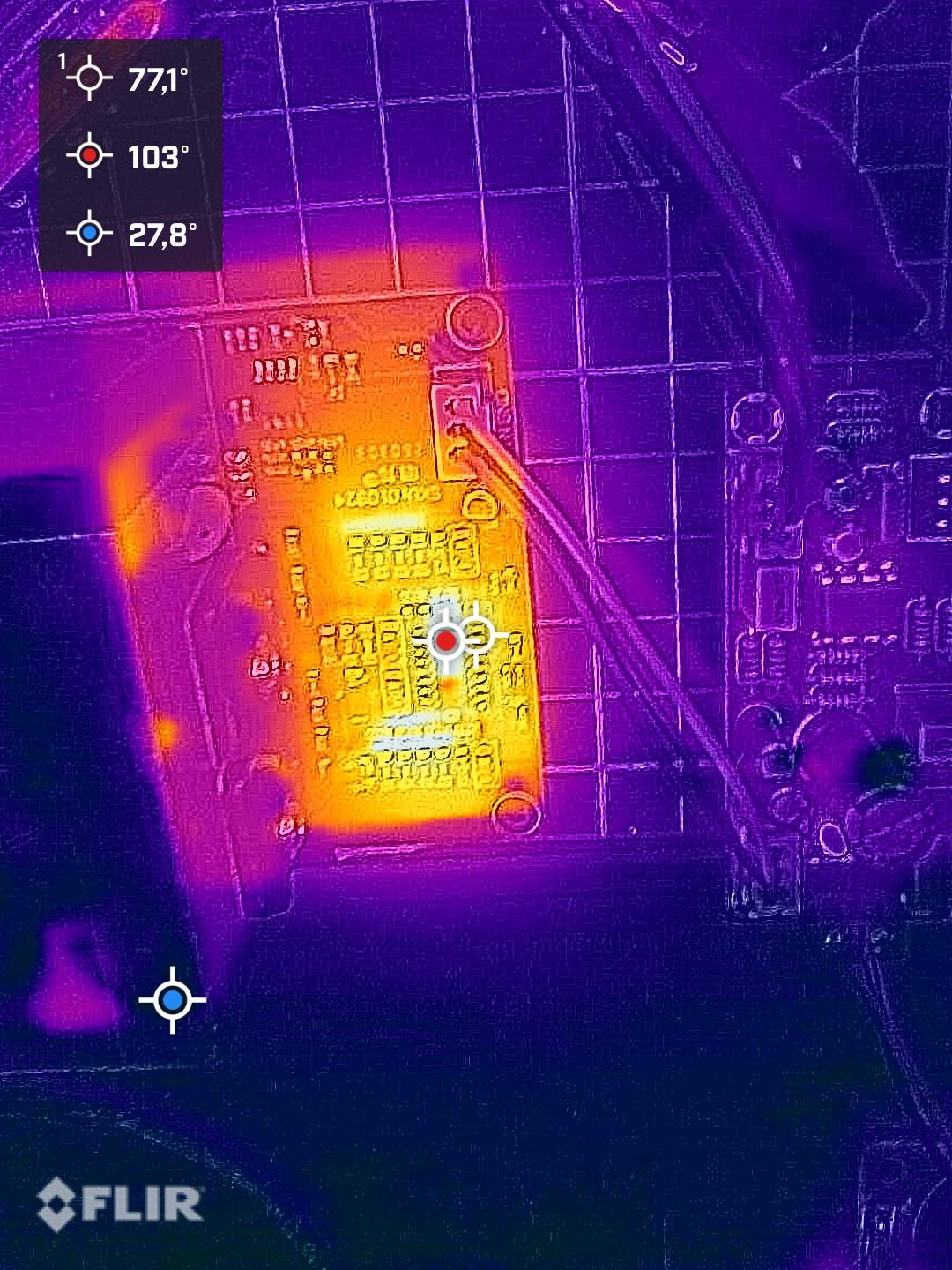

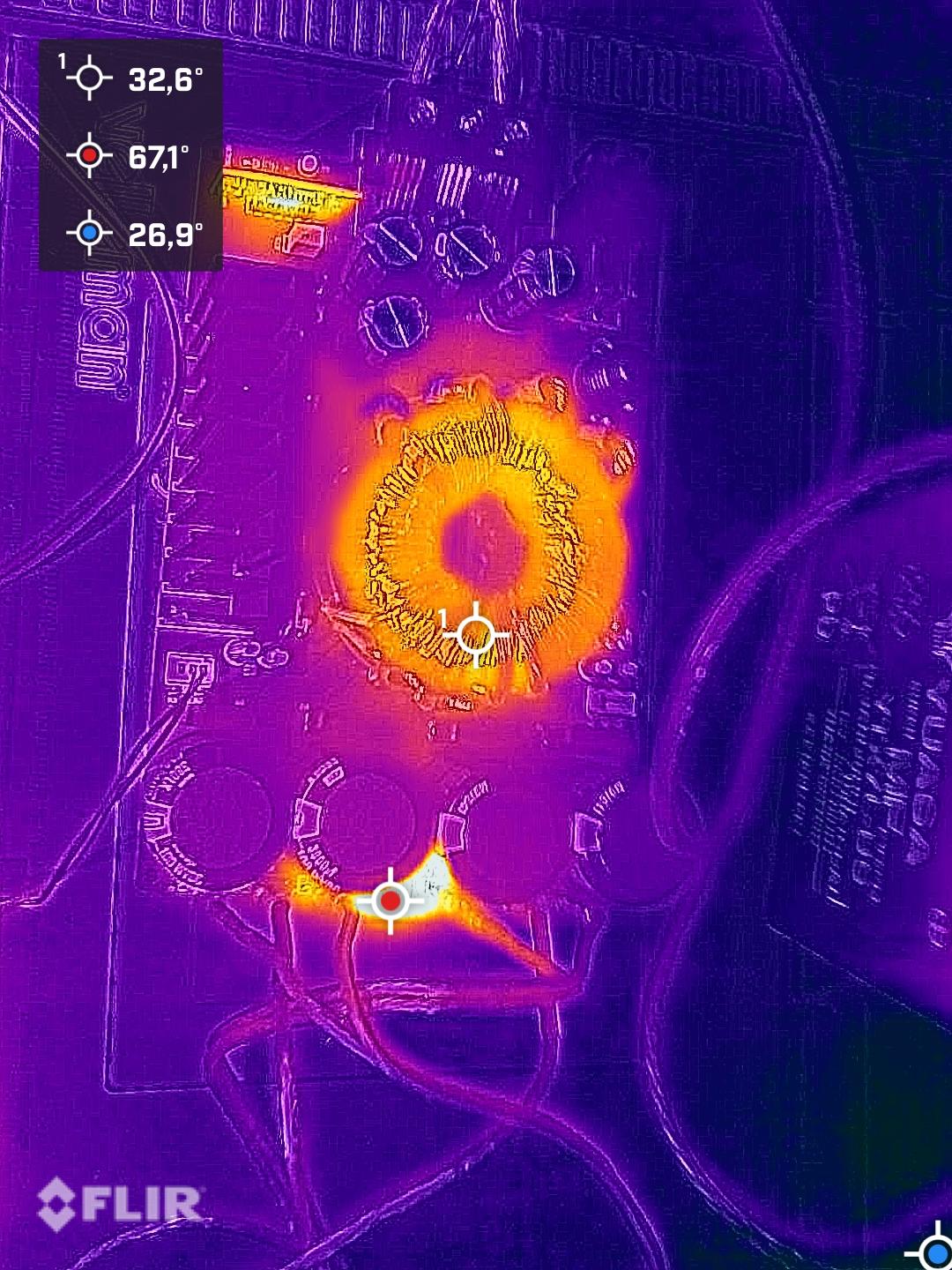

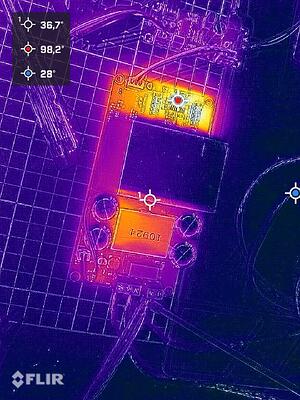

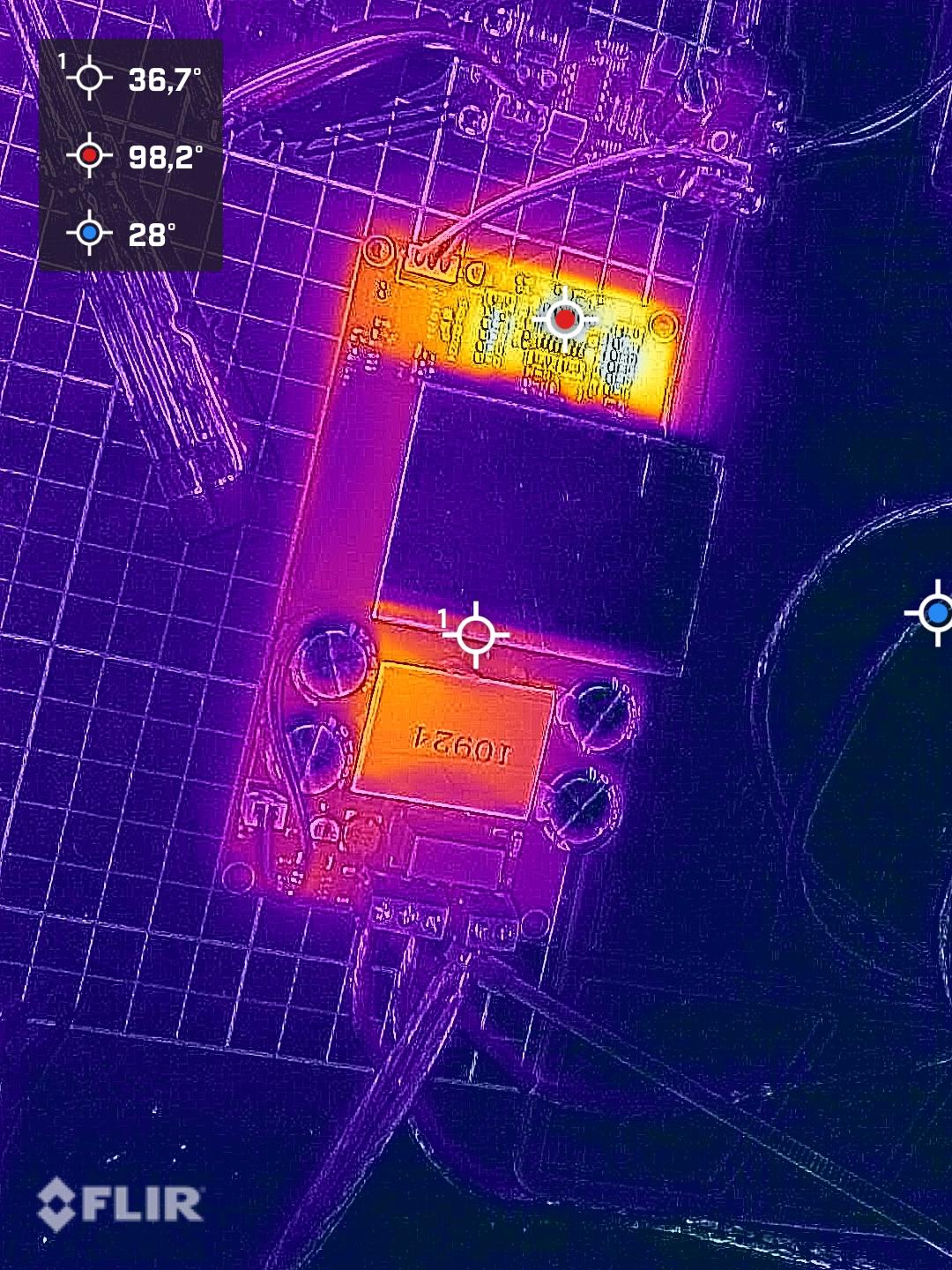

koelcapaciteit, (vermogen van de voeding en versterker wordt grotendeels door koeling bepaald)
Versterker gain setting (fixed op 40x input voltage), moet mogelijk voorversterkt worden

7 assembly

Installatie in veilige box met adequate koeling
