Een hoop.

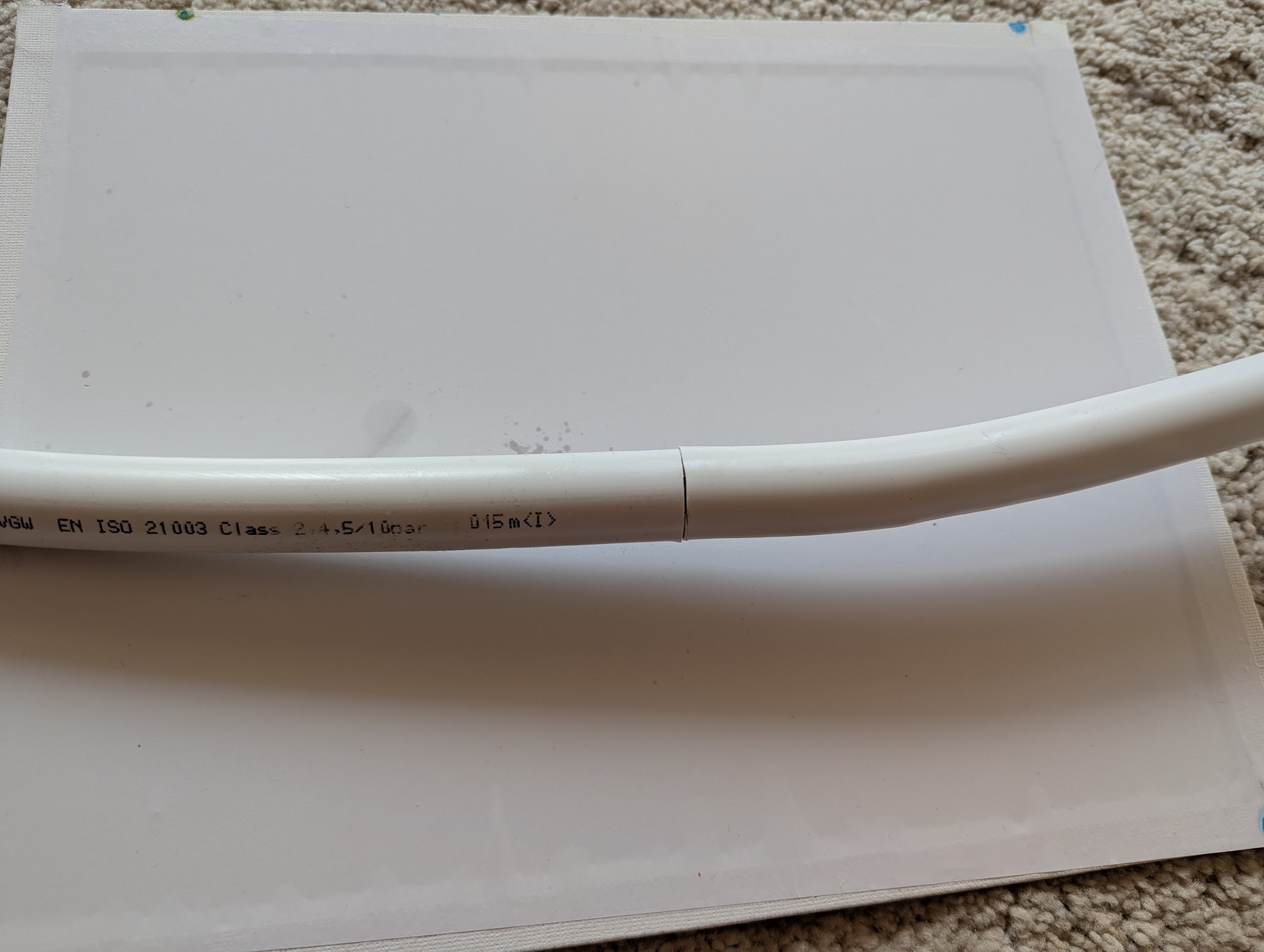

Meerlaagjesbuis, buizenschaar, pvcpijpje (↓), en een buigveer (niet op de foto’s :P).

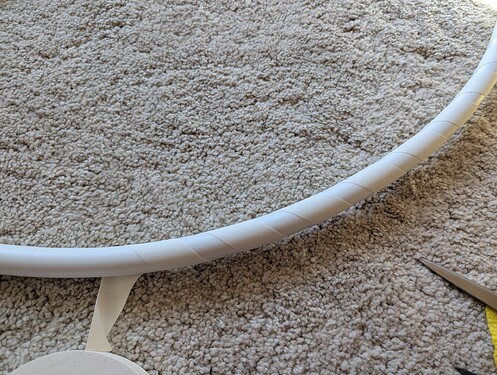

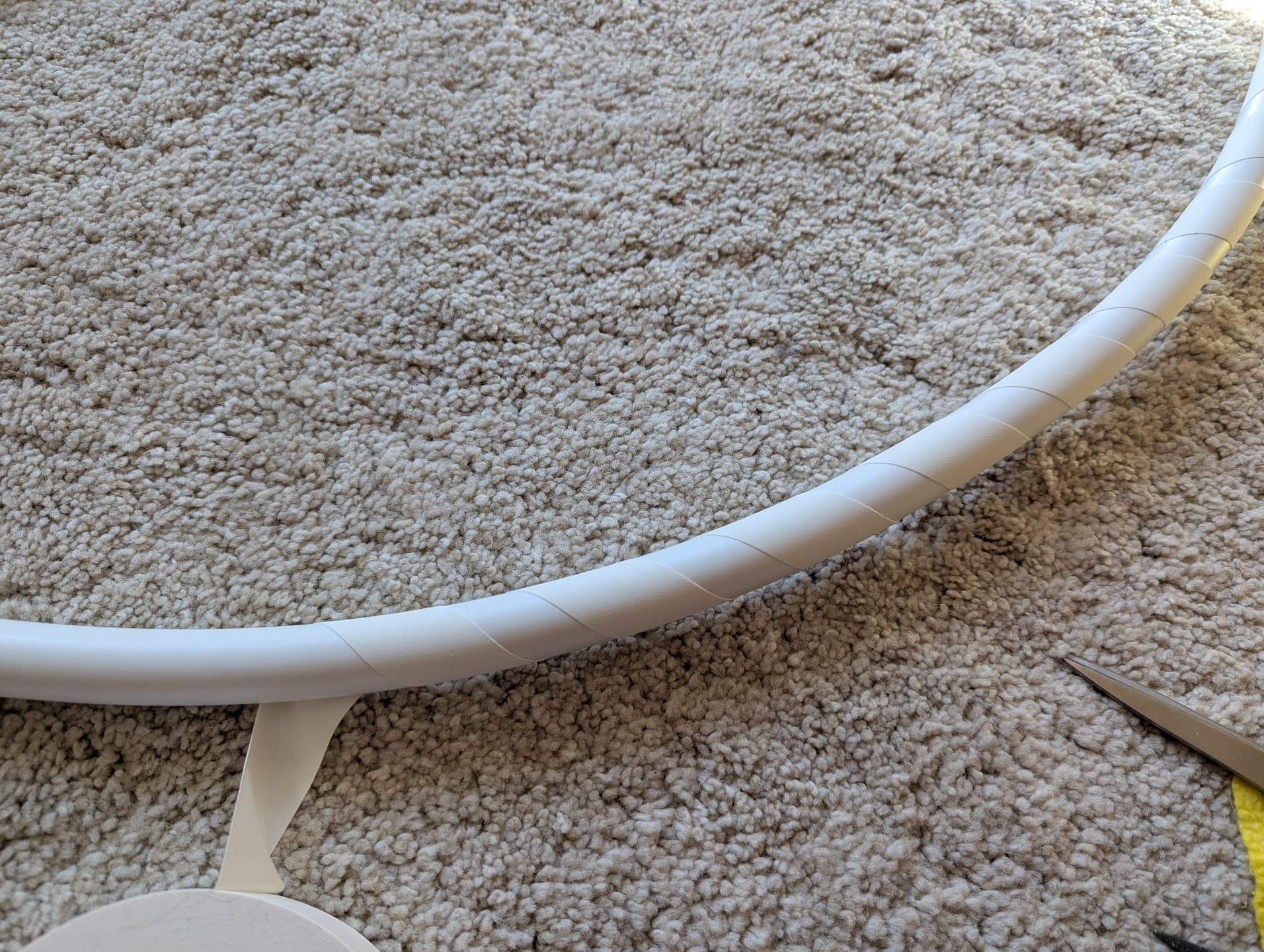

Ontvetten, tapen.

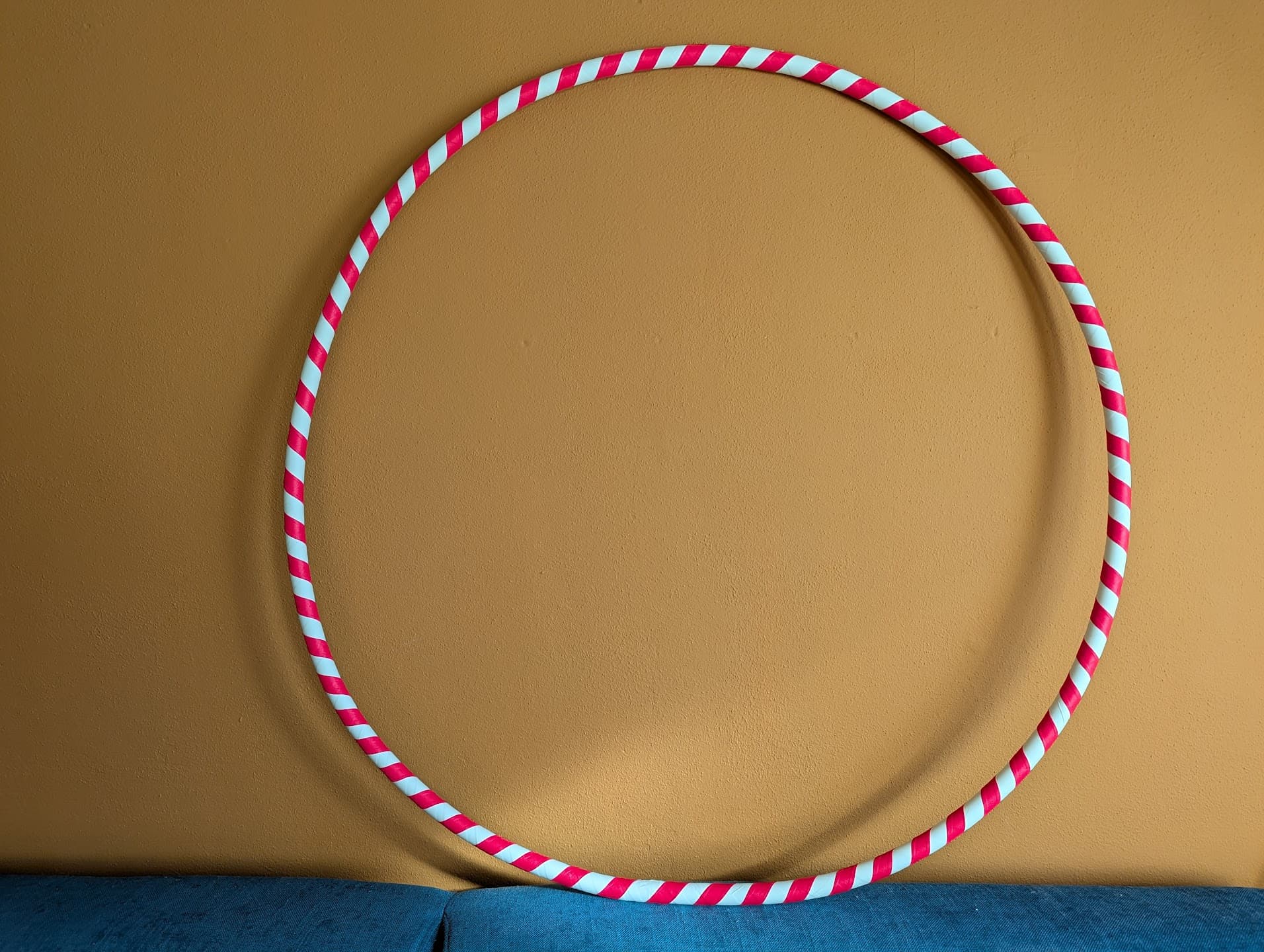

En (acentrisch) rond! (Of ellipsig)

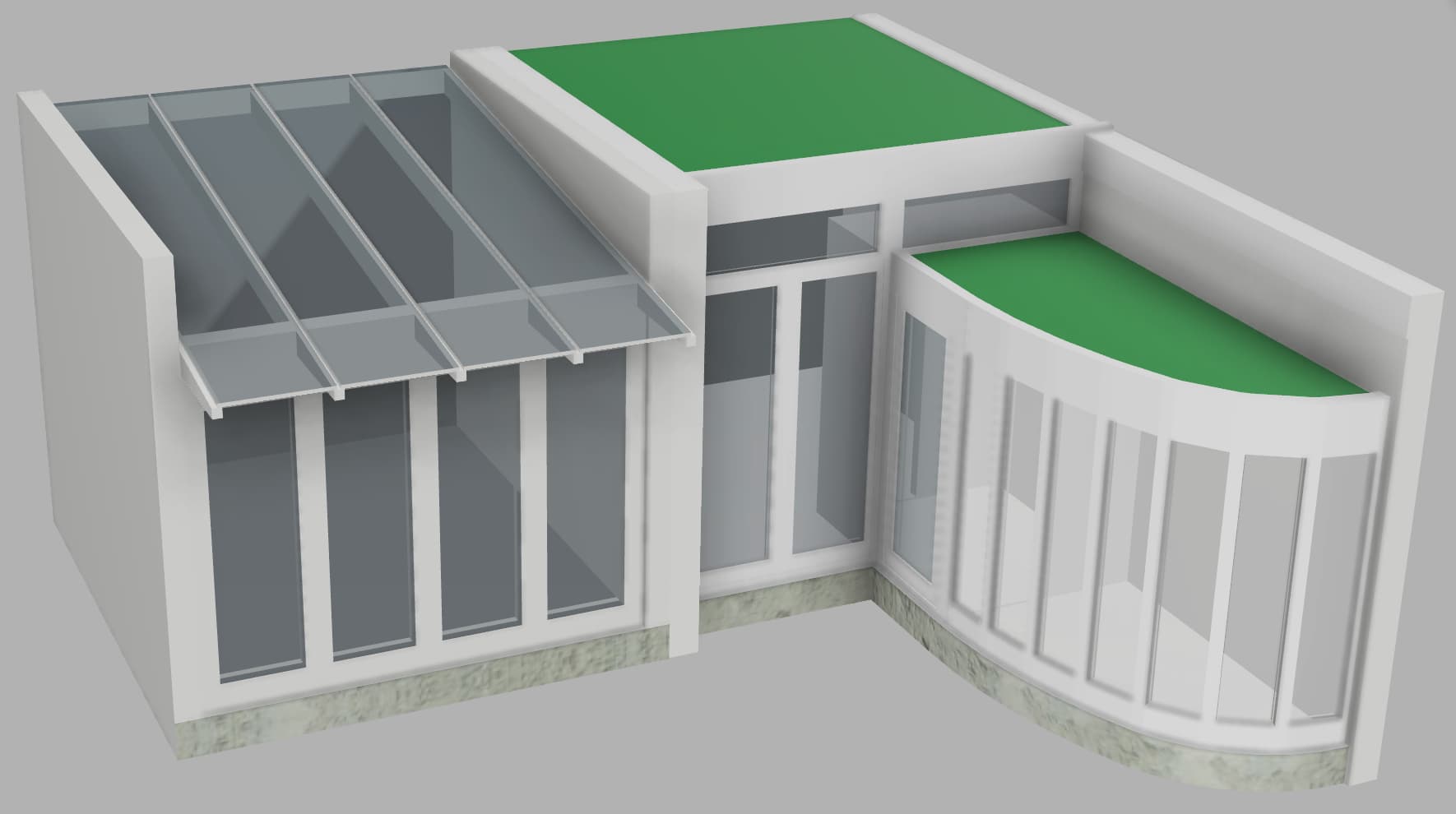

Gisteravond had ik even inspiratie en heb ik, nu ‘ons’ model voor de uitbouw wel zo’n beetje klaar is, ook de uitbouw van de buren ruw gemodelleerd aan de hand van hun tekeningen. Erg leuk om ze zo naast elkaar te zien.

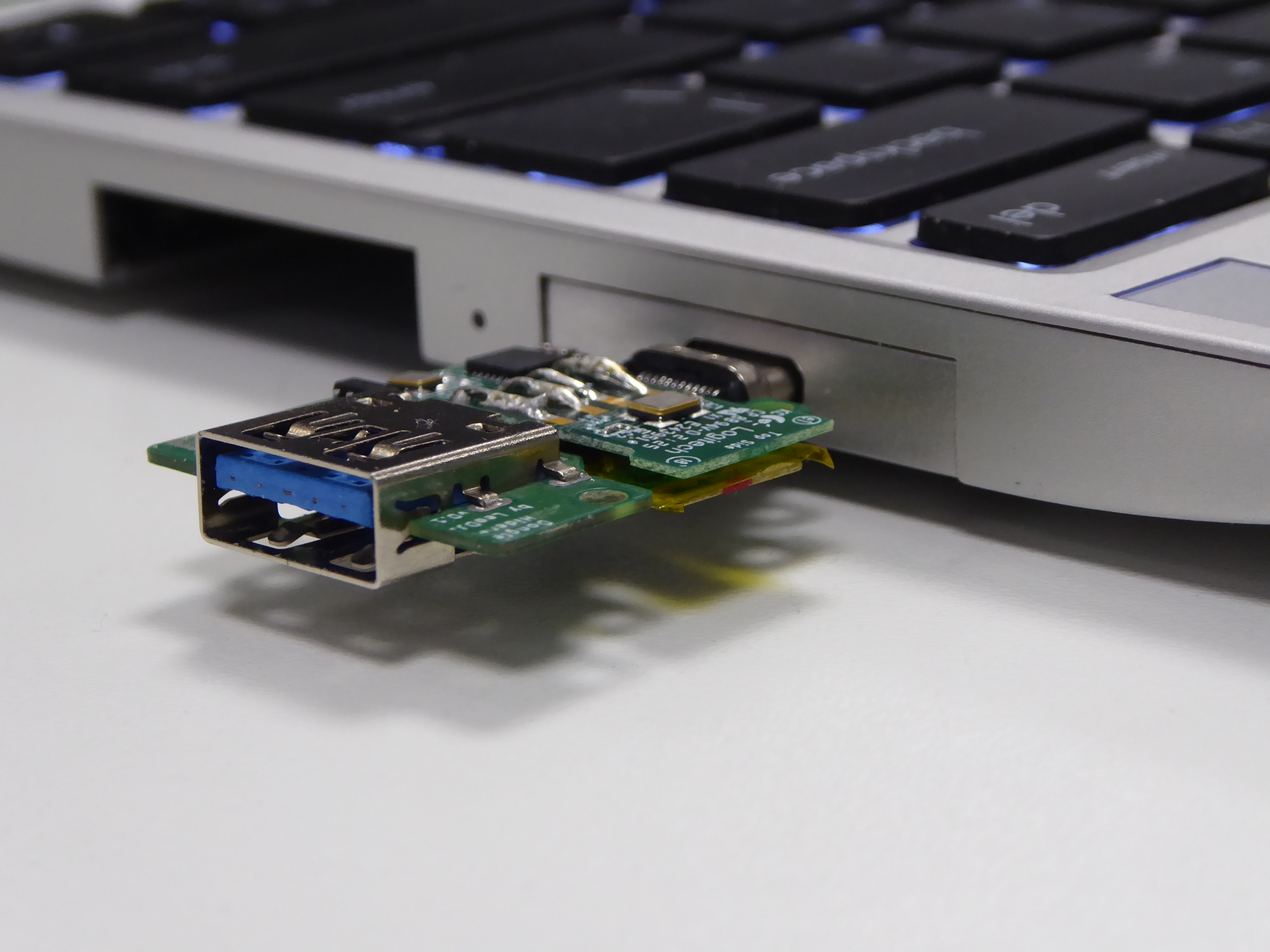

Ik heb mijn DongleHider+ geupgrade, er zitten nu 2 dongles in. Bovenop de muis (Logi), onderop het toetsenbord (Ali)

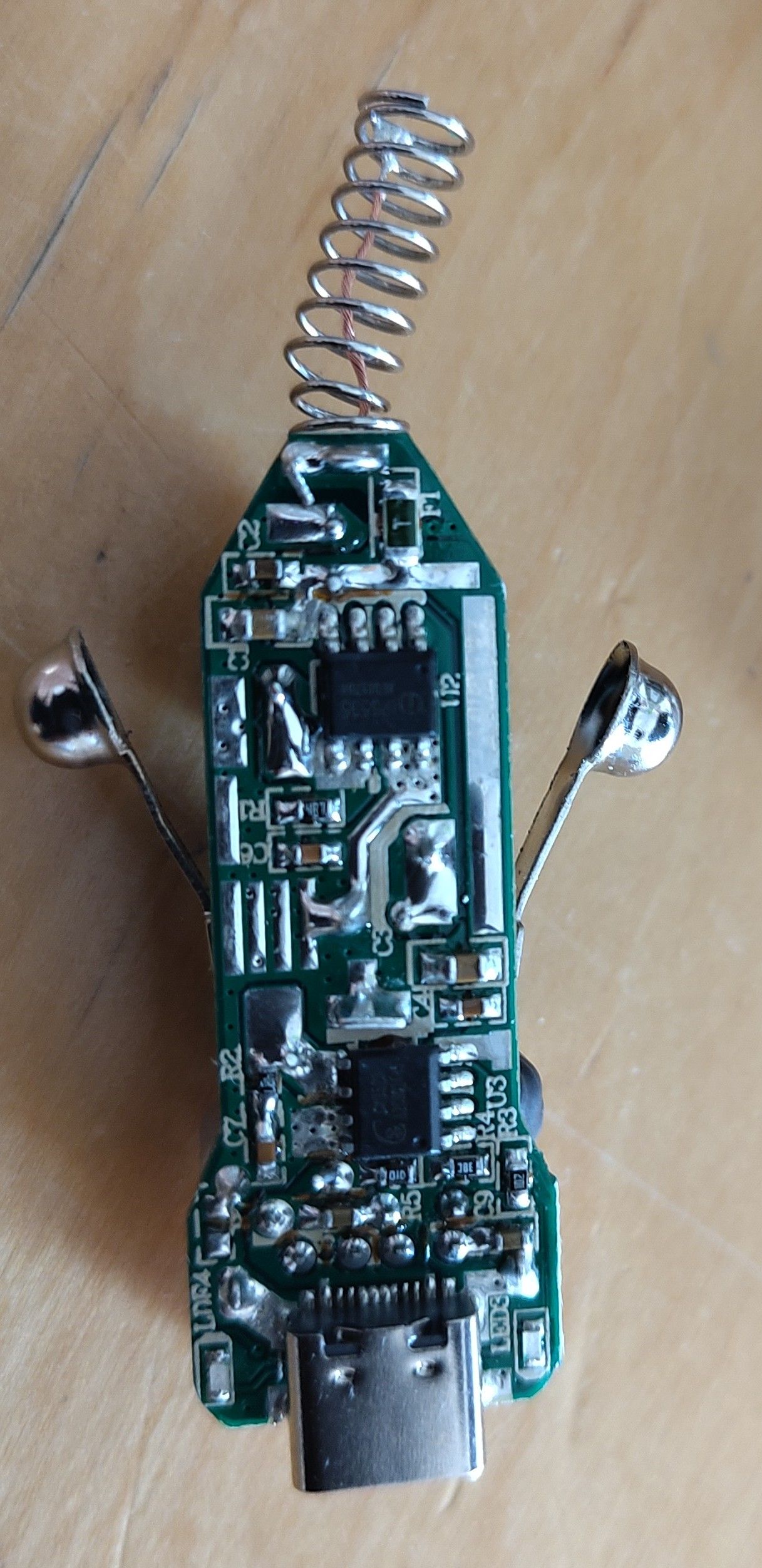

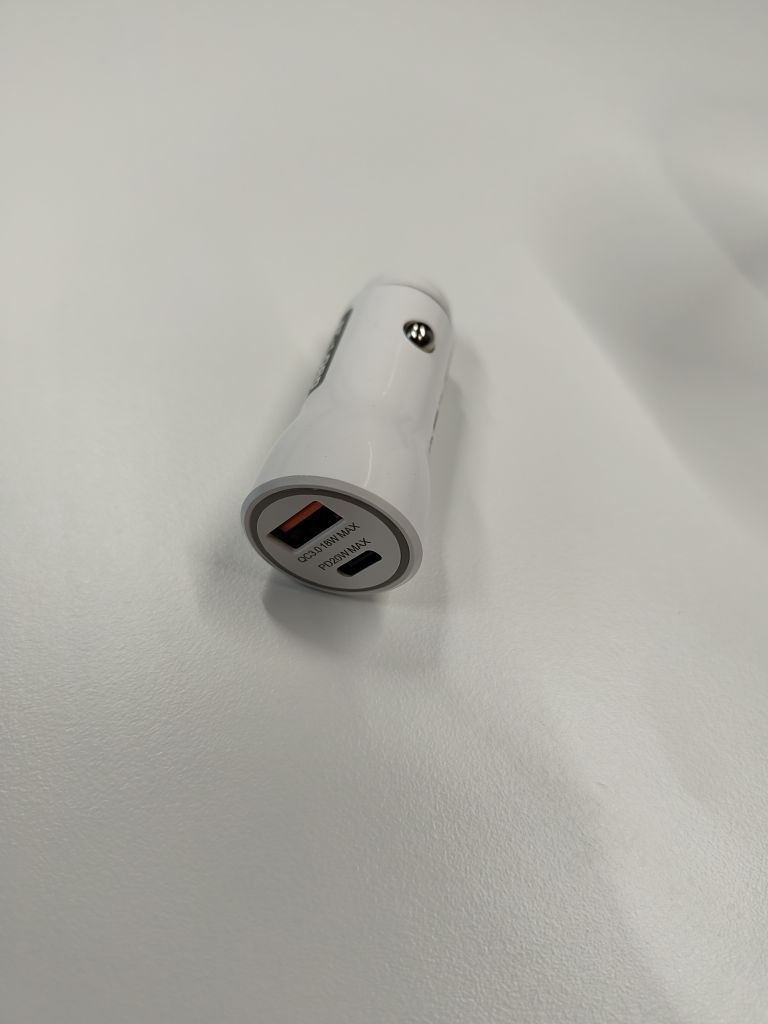

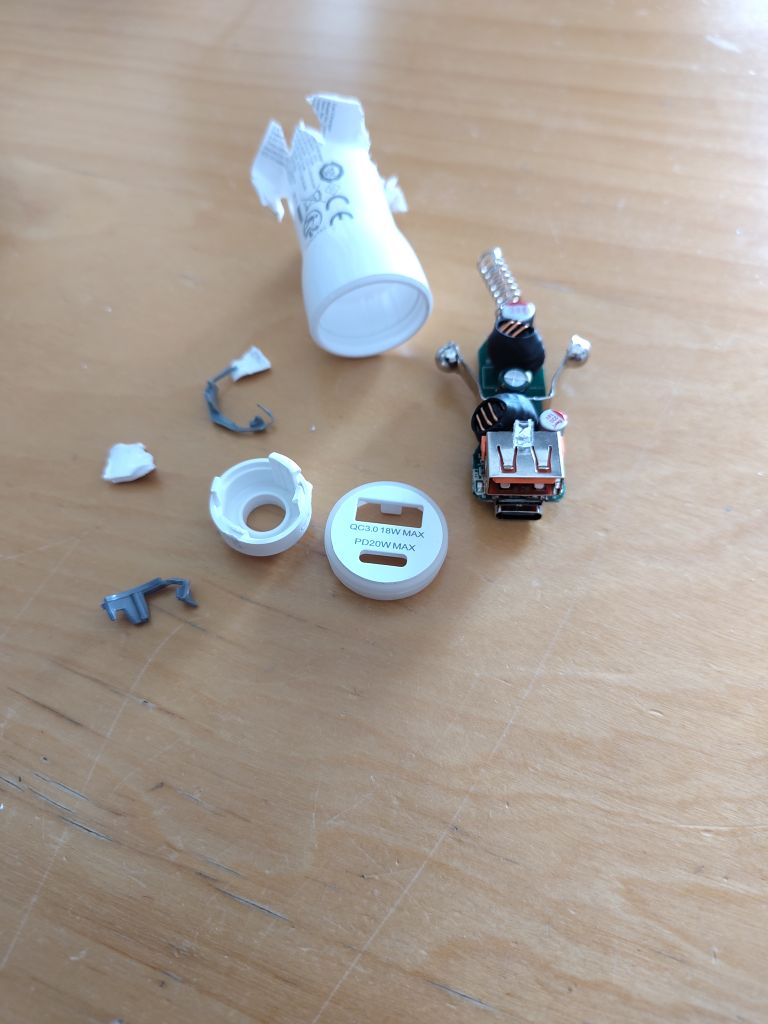

overigens hebben we sinds kort ook deze in de grabbelvoorraad; 8-32V in, 65W p/d uit
Die truc had ik een tijd terug ook uitgevoerd om een esp32 te voeden van een 24v ledstrip voeding. Werkt super.
Some of the Oops family are making chain mail. Today they worked with a jig, @Bas helped drill a hole in dowel to make preparation of the links easier and more consistent, and quite a bit more was made.
I spent time inflicting non-memory-safe languages from the 1970s (C) on our older child, who then wired together an arduino uno with some breadboard and built a simple running/jumping game.

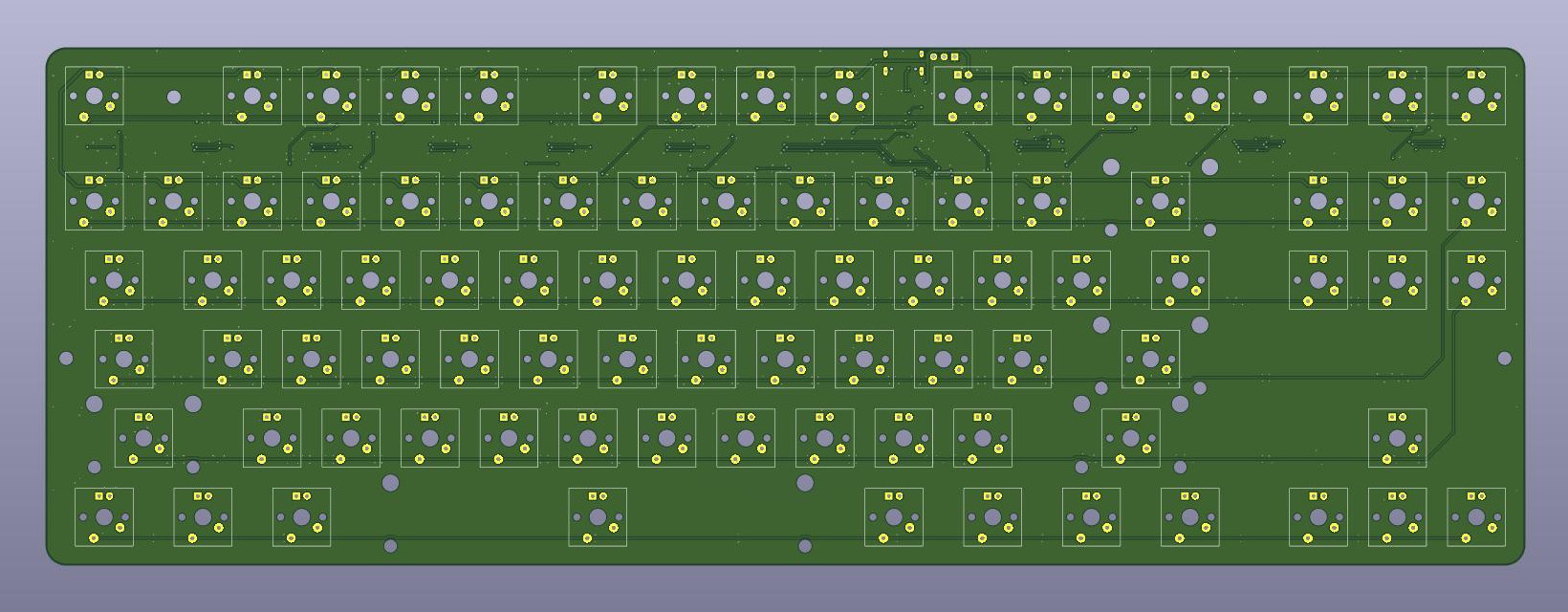

Designed an ansi-keyboard with backlights (non-rgb) and without a numpad, because I never use it. GitHub - brainsmoke/keyboard

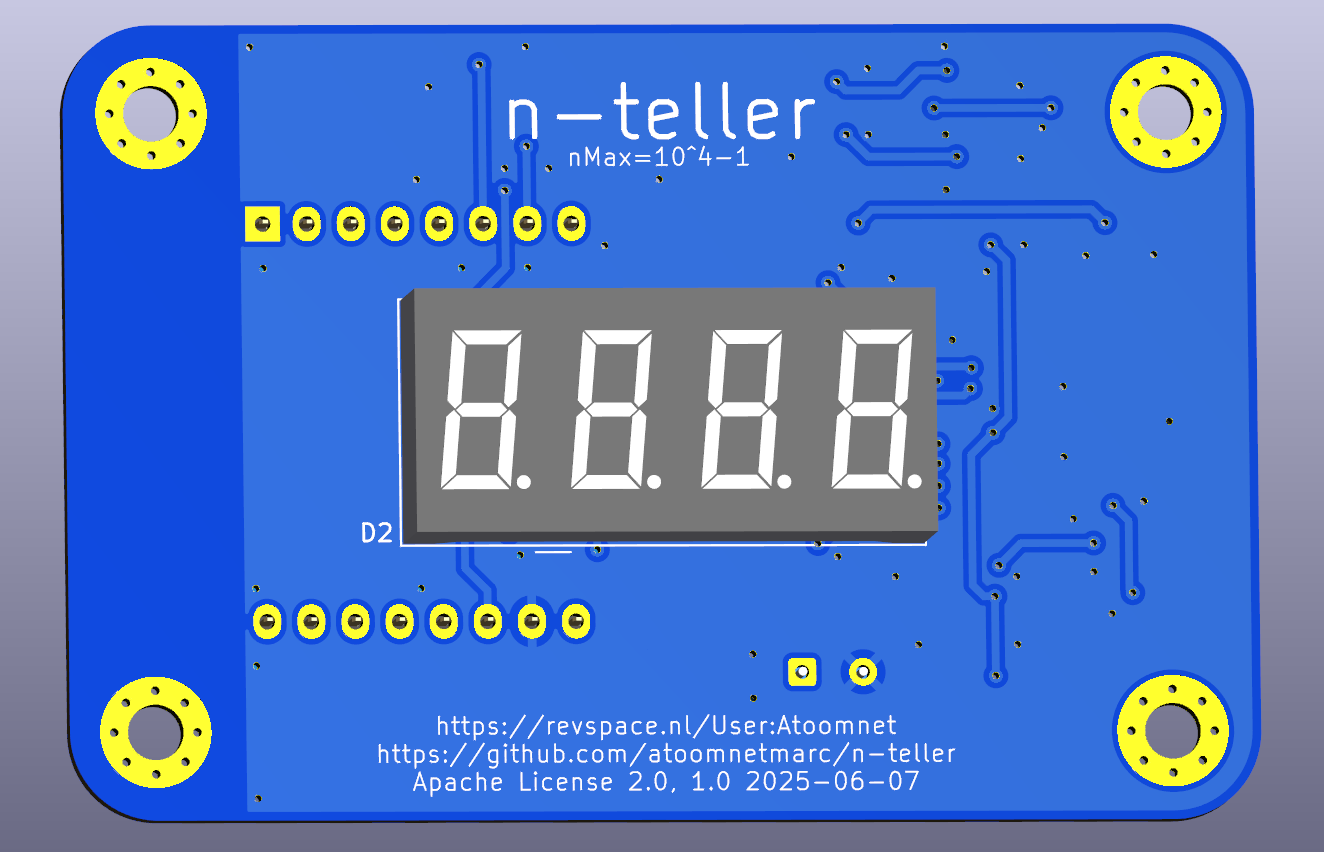

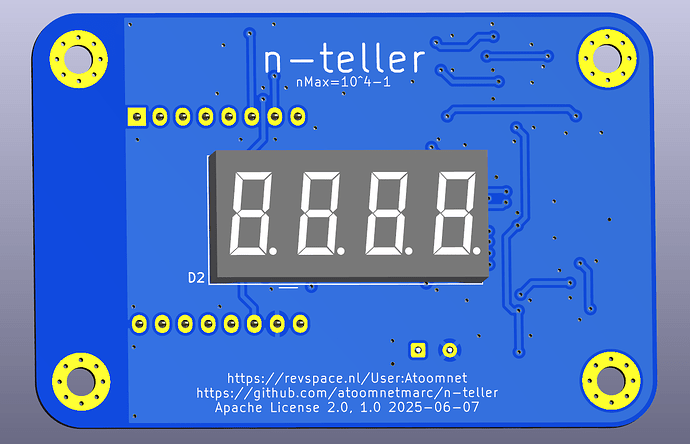

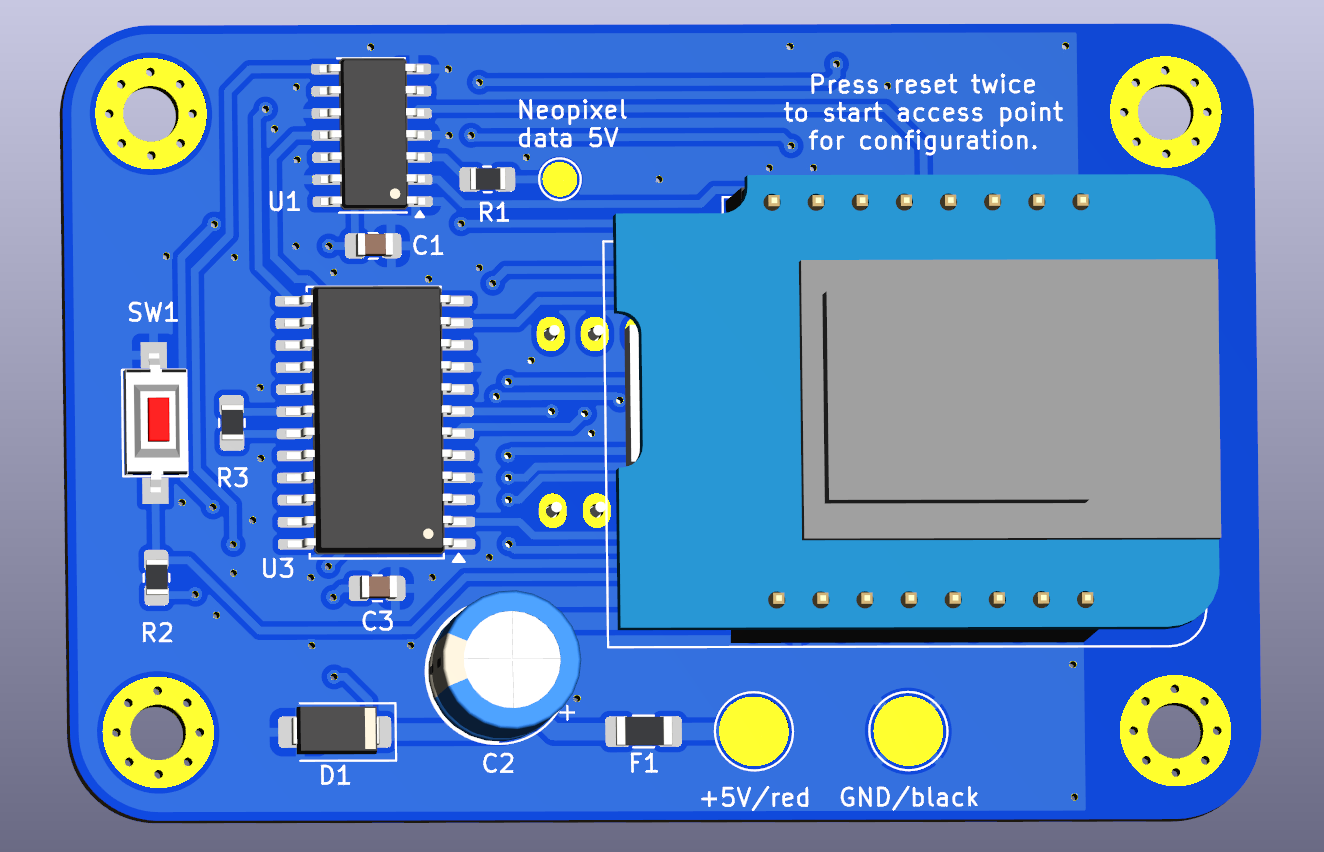

Ik ben een printje aan het fantaseren die N laat zien op een 7-segment led display die word aangestuurd door een MAX7219.
Net de eerste versie geroute. ERC en DRC geven geen fouten meer. Geen idee of het werkt, ga ik nog uitvinden.

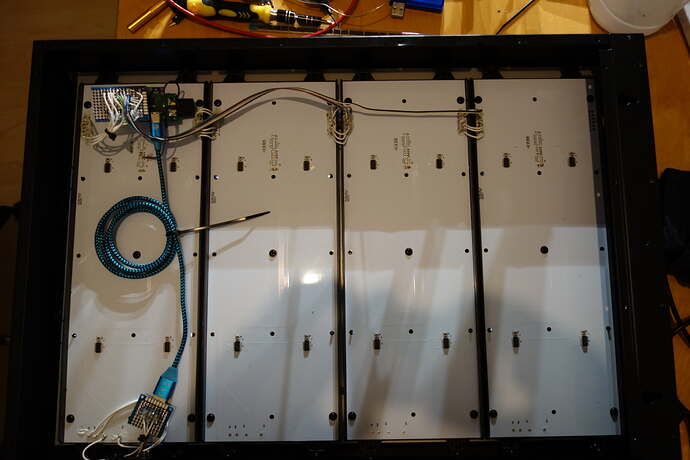

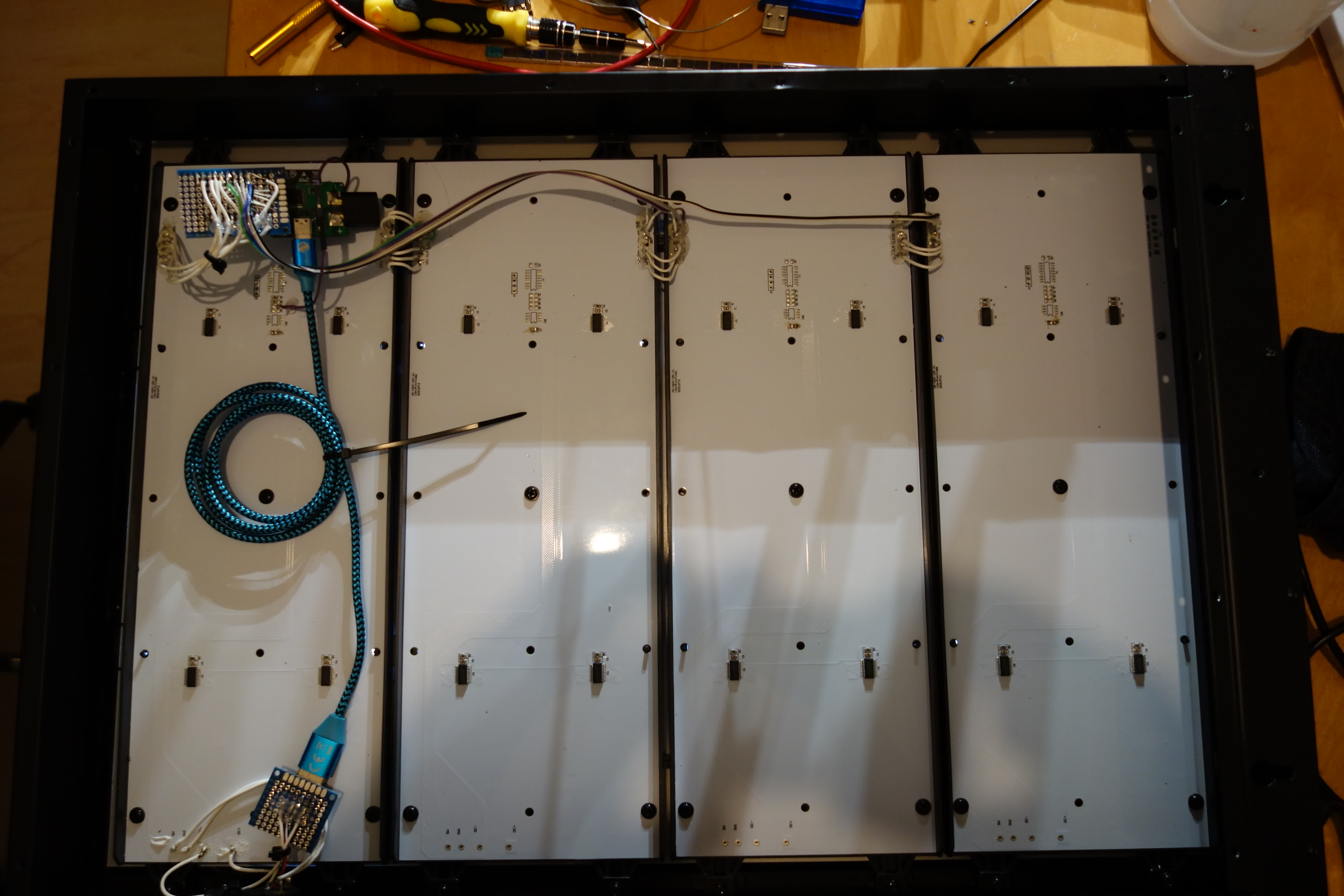

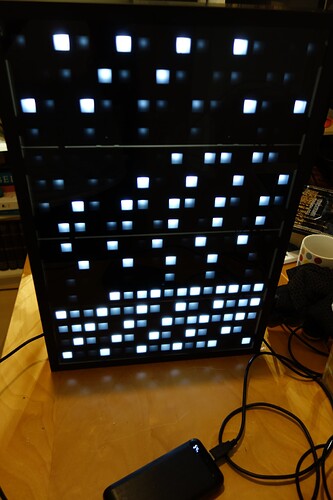

IKEA OBEGRÄNSAD, nu met 65536 grayscale waardes/pixel.
TODO: animaties; (De ESP32 denkt nog steeds dat het een LED bol is.)
(Licht schijn nog door van achteren omdat de achterkant er niet op zit.)
Ik ben bezig de eerste n-teller aan het werkend maken. En er gelijk instructie voor aan het schrijven: N-teller - RevSpace
Het kan al wat weergeven, maar nog geen koppeling met WiFi en de revspace mqtt-server.
Is het LED display ook dimbaar? En eventueel per segment voor stoerheid en leuk?
In de code kan je kiezen tussen 1 en 15 globale helderheid. Plaatje is 2. Op de print zit 1 weerstand die de stroomsterkte bepaald, daar zou je ook nog mee kunnen spelen.
Ik ben aan het spelen met een 2.25" ultra-small tft op een ESP8266 maar die werkte niet met TFT_eSPI.
Nu wel, want pull request gemaakt met fixes.
Ik heb eindelijk de PCB’s besteld waar ik al een paar maanden af en aan mee bezig ben, om een klok met deze kleine elektromechanische 7-segment ‘klapcijfer’ displays te maken:
Deze kun je op dezelfde manier aansturen als flipdots. Ik heb een PCB’tje ontworpen waar ik (lekker simpel) een ultra-goedkope h-brug IC per segment gebruik.
De digits hebben schuifregisters en zijn met flat-flex kabeltjes door te lussen, en er zit een one-shot circuitje op om te voorkomen dat je de spoeltjes te lang onder stroom zet en uit laat branden.
De driver PCB voor elk segment:
En dan een controller PCB met ESP32-C3 en 5→16V boost circuitje:
De segment drivers schroeven hierop vast en krijgen op die manier stroom.
Als je genoeg hebt aan uren en minuten dan kun je de rechterhelft eraf breken, en als je de driver standalone wilt gebruiken dan zijn de ‘busbars’ boven en onder ook los te breken.
Ze worden momenteel geproduceerd door JLC, update volgt over een paar weken
Als quick hack had ik bedacht om een solar tuinlampje van de action om te bouwen met knipper/fading-ledjes. Dus gewoon drop-in de LEDjes vervangen. Met een beetje fantasie kan je in de kikker-variant van het lampje wel een pad zien, dus dat zou dan een soort hypno-toad worden.
Bas gaf me de tip om IPA te gebruiken om de bestaande hotglue los te krijgen, dat werkt echt heel goed. De IPA kruipt als het ware tussen je object en de hotglue blob in (lost dus niet echt op, maar kruipt er gewoon tussen).
Ik had wat verschillende kleuren selffading-ledjes besteld en Bas heeft die er voor mij ingesoldeeerd. Helaas werkte het voorgenomen principe niet goed, er zit zo’n minimaal (op zich geniaal minimaal) circuitje in dat met een 3-of-4-poots IC’tje in staat is om uit een zonnecel een batterijtje op te laden, te detecteren of het al donker is, en dan met een voltage step-up de LEDjes te laten branden. De LEDjes krijgen dus step-up pulsjes gevoerd en dat blijkt niet compatible met self-fading LEDjes, die gaan gewoon aan ipv te faden.
Op zich is er wel genoeg ruimte in de rug van de kikker om er een esp-tje in te verbergen. De LEDjes kunnen dan ook RGB zijn. De kikker heeft dan wel een voedings-kabeltje nodig.
kleine verbetering aan de 3D printer op de space; het gebeurde regelmatig dat er gepurged filament op het bed terecht kwam doordat de nozzle niet goed werd afgeveegt. Ik heb dit model online gevonden en toegepast op de X1C: https://makerworld.com/en/models/467118-the-scrubbler-enhanced-x1-p1-nozzle-wiper - specifiek de ‘first layer scan’ versie, omdat die andere versie de wiper kapot zou maken als je er geen rekening mee houdt.
